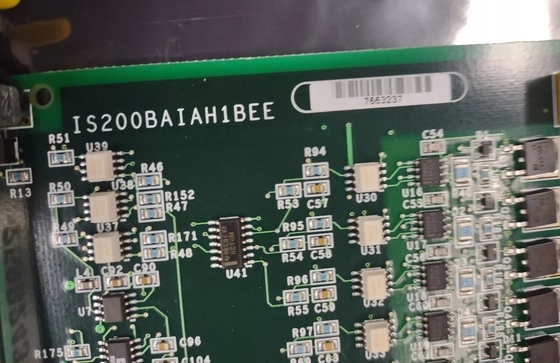

GE IS200BAIAH1BEE मार्क VI ब्रिज एप्लिकेशन इंटरफेस कार्ड स्टॉक में

जीई IS200BAIAH1BEE मार्क VI ब्रिज एप्लिकेशन इंटरफेस कार्डस्टॉक में

उत्पाद का विवरणः

विवरण:

IS200BAIAH1BEE या BAIA को प्रतिस्थापन पीसीबी के रूप में डिज़ाइन किया गया है। इसमें एक EEPROM है जो फैक्टरी-पूर्व-लोड किए गए फर्मवेयर के साथ आता है। इस मेमोरी सर्किट को कभी भी पुनः प्रोग्राम या हटाया नहीं जाना चाहिए।यदि यह काम करना बंद कर देता है या क्षतिग्रस्त हो जाता हैBAIA एक RS-232C I/O इंटरफ़ेस का भी उपयोग करता है जो एक DSPX बोर्ड से ड्राइव सिस्टम कीबोर्ड या पीसी पर जाता है।IS200BAIAH1BEE को ऊर्ध्वाधर उस नियंत्रण कार्ड रैक के संयोजन में रखा जाना चाहिए जिसके लिए इसे सौंपा गया है. BAIA के सामने के भाग पर एक चेतावनी लेबल है जो उपयोगकर्ता को चेतावनी देता है कि वह इस कार्ड को केवल रैक पर स्लॉट 1 में माउंट करे। रैक पर स्लॉट विशेष रूप से कुछ बोर्डों के लिए कॉन्फ़िगर किए गए हैं।इस बोर्ड को पहले एक के अलावा एक अन्य स्लॉट में स्थापित करने के बोर्ड को नुकसान का परिणाम होगाचेहरे की प्लेट पर एक एलईडी संकेतक है जिस पर आईएमओसी का लेबल है।

GE IS200BAIAH1B और IS200BAIAH1BEE, GE Mark VI नियंत्रण प्रणालियों के लिए डिज़ाइन किए गए ब्रिज एप्लिकेशन इंटरफेस कार्ड हैं।इन मॉड्यूल मुख्य रूप से कनेक्ट करने और उपकरणों के बीच कुशल समन्वय और नियंत्रण सुनिश्चित करने के लिए जनरेटर और उत्तेजना प्रणालियों के बीच संचार और संकेत संचरण का प्रबंधन करने के लिए प्रयोग किया जाता हैइस इंटरफेस कार्ड में कई इनपुट और आउटपुट चैनल हैं, जो जनरेटर और उत्तेजना प्रणालियों से डिजिटल संकेतों को संसाधित कर सकते हैं और वास्तविक समय में उपकरण की स्थिति की निगरानी कर सकते हैं।दक्ष डेटा आदान-प्रदान के माध्यम से, IS200BAIAH1B और IS200BAIAH1BEE उत्तेजना नियंत्रण रणनीतियों को अनुकूलित कर सकते हैं और जनरेटर प्रदर्शन और प्रतिक्रिया गति में सुधार कर सकते हैं।यह लचीला इंटरफेस डिजाइन इसे विभिन्न अनुप्रयोग आवश्यकताओं के अनुकूल करने और अन्य नियंत्रण मॉड्यूल के साथ सहजता से एकीकृत करने में सक्षम बनाता है.

IS200BAIAH1B को इनोवेशन सीरीज ड्राइव सिस्टम में ब्रिज एप्लिकेशन इंटरफेस बोर्ड के रूप में कार्य करने के लिए डिज़ाइन किया गया है।यह बोर्ड टर्मिनल बोर्ड से संकेत इनपुट के लिए पृथ्वी-भूमि संदर्भ और अलगाव प्रदान करता हैप्रत्येक बोर्ड को एक ऑनबोर्ड EEPROM के साथ डिज़ाइन किया गया है जिसमें फर्मवेयर शामिल है जिसे हटाने या फील्ड प्रोग्रामिंग के लिए नहीं बनाया गया है। The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

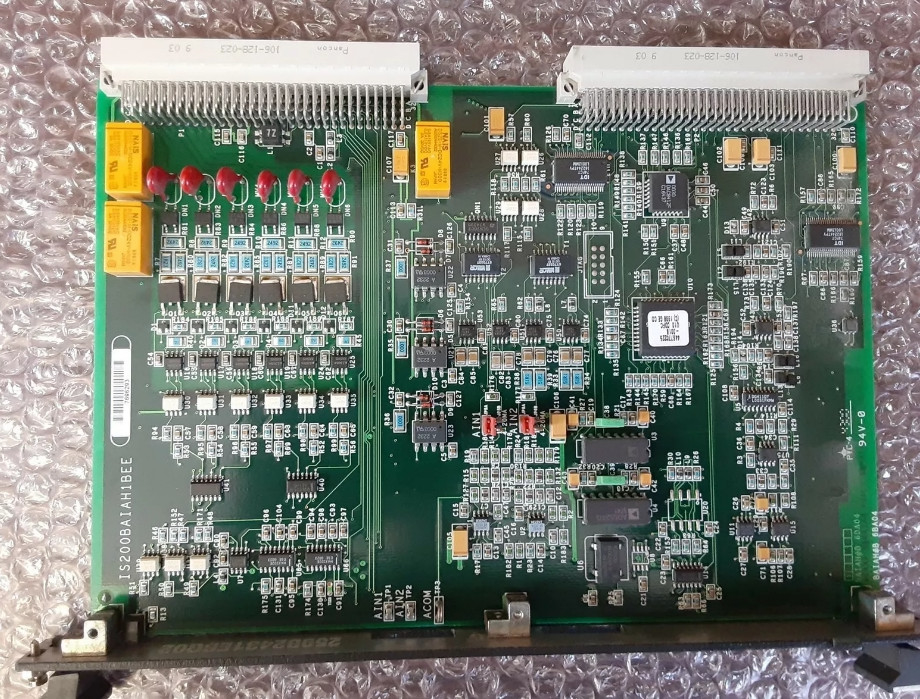

IS200BAIAH1B एक नवाचार श्रृंखला बोर्ड है, जिसे एक विशिष्ट रैक स्लॉट में रखने के लिए डिज़ाइन किया गया है। यह बोर्ड गलत रैक स्लॉट में स्थापित होने पर क्षतिग्रस्त हो सकता है।इस क्षति के कारण, खरीद निर्णय लेने से पहले पीसीबी आयामों पर विचार करना भी महत्वपूर्ण है।इस विशेष मुद्रित सर्किट बोर्ड की लंबाई में 12 इंच चौड़ाई में 9 इंच के मोटे तौर पर मापा आयाम के साथ संशोधित आता हैइस पीसीबी की मोटाई डेढ़ इंच से अधिक नहीं है। IS200BAIAH1B में तीन रिले, छह वैरिस्टर्स, चार जंपर स्विच, तीन परीक्षण बिंदु और कई एकीकृत सर्किट हैं।बोर्ड एक किनारे पर स्थित दो बैकप्लेन कनेक्टर हैइन बैकप्लेन कनेक्टर्स को पैनकॉन 106-128-023 कनेक्टर्स के रूप में लेबल किया गया है, जिनकी आम तौर पर कम बाजार उपलब्धता है। जंपर्स को VIN स्थिति या 4-20 mA स्थिति में रखा जाना चाहिए।
