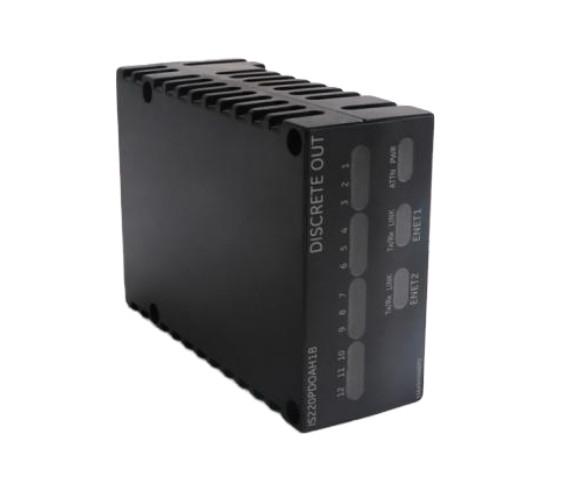

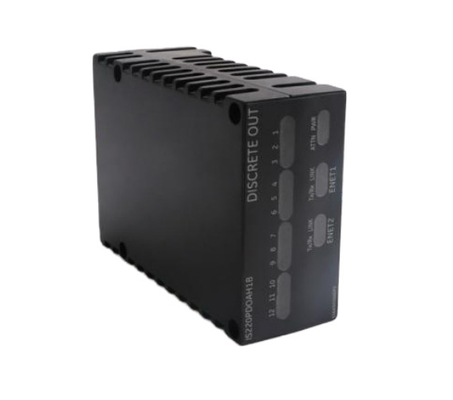

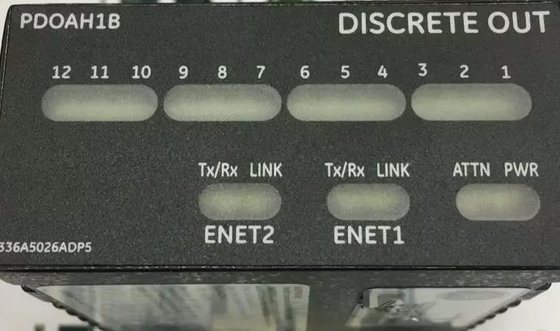

जीई IS220PDOAH1B मार्क VIe डिस्क्रेट आउटपुट I/O पैक मॉड्यूल ब्रांड नया

जीई IS220PDOAH1B मार्क VIe डिस्क्रेट आउटपुट I/O पैक मॉड्यूल ब्रांड नया

उत्पाद का विवरणः

विवरण:

IS220PDOAH1B जनरल इलेक्ट्रिक्स द्वारा विकसित एक डिस्क्रेट आउटपुट पैक है। यह मार्क VIe नियंत्रण प्रणाली का एक हिस्सा है।पीडीओए एक या दो इनपुट/आउटपुट (आई/ओ) ईथरनेट नेटवर्क और एक समर्पित असतत आउटपुट टर्मिनल बोर्ड के बीच विद्युत कनेक्शन में महत्वपूर्ण कड़ी के रूप में कार्य करता हैइस आवश्यक घटक में दो प्रमुख तत्व होते हैं- एक प्रोसेसर बोर्ड जो सभी मार्क VIe वितरित I/O पैक के लिए आम है,और एक अधिग्रहण बोर्ड है कि अलग आउटपुट कार्यक्षमताओं की विशिष्ट आवश्यकताओं के अनुरूप हैयह टर्मिनल बोर्ड से फीडबैक एकीकरण की सुविधा देते हुए 12 रिले तक के नियंत्रण को सक्षम करने के लिए डिज़ाइन किया गया है।

रिले विकल्पों के संदर्भ में, उपयोगकर्ताओं के पास विद्युत चुम्बकीय रिले, जो विभिन्न टर्मिनल बोर्डों (TRLYH1B, C, D, और F) के साथ संगत हैं, और ठोस-राज्य रिले के बीच चयन करने की लचीलापन है,जो प्रकार TRLYH1E बोर्ड के साथ इस्तेमाल किया जा सकता हैरिले विकल्पों में यह विविधता अनुप्रयोग की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलन की अनुमति देती है। इनपुट कनेक्टिविटी दोहरे आरजे 45 ईथरनेट कनेक्टर के माध्यम से स्थापित की जाती है,निर्बाध डेटा आदान-प्रदान के लिए एक विश्वसनीय और अनावश्यक इंटरफ़ेस प्रदान करनाइसके अतिरिक्त, बिजली एक तीन-पिन इनपुट के माध्यम से आपूर्ति की जाती है, जो स्थिर और कुशल संचालन सुनिश्चित करती है।पीडीओए एक डीसी-37 पिन कनेक्टर से लैस है जो संबंधित टर्मिनल बोर्ड कनेक्टर के साथ निर्बाध रूप से जुड़ा हुआ हैयह कनेक्शन तंत्र स्थापना और रखरखाव प्रक्रियाओं को सरल बनाता है।

IS220PDOAH1B एक I/O पैक मॉड्यूल है जिसे सेंसर सिग्नल को डिजिटाइज़ करने के लिए डिज़ाइन किया गया है, उच्च गति नेटवर्क I/O क्षमताएं प्रदान करता है,और जीई स्पीडट्रॉनिक मार्क VIe नियंत्रण प्रणालियों के भीतर गैस टरबाइन में विभिन्न कार्यों को नियंत्रित करने के लिए असतत आउटपुट प्रदान करते हैंयह मॉड्यूल सेंसर, नियंत्रकों, और अन्य उपकरणों के साथ इंटरफेस करके टरबाइन के कुशल और विश्वसनीय संचालन को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।और निर्बाध संचार और नियंत्रण की सुविधा के लिए अन्य घटकोंपावर-अप सेल्फ-टेस्ट महत्वपूर्ण सिस्टम घटकों के उचित कार्य और अखंडता सुनिश्चित करता है, जिसमें रैम, फ्लैश मेमोरी, ईथरनेट पोर्ट और प्रोसेसर बोर्ड हार्डवेयर शामिल हैं।

IS220PDOAH1B एक मार्क VIe I/O पैक है। एक या एक से अधिक I/O पैक मॉड्यूल सेंसर सिग्नल को डिजिटलीकृत करते हैं और इसे नियंत्रक को खिलाते हैं। प्रत्येक I/O पैक में डुअल 100MB फुल-डुप्लेक्स ईथरनेट पोर्ट होते हैं।यह ज्यादातर जीई स्पीडट्रॉनिक मार्क VIe श्रृंखला के साथ प्रयोग किया जाता हैइसके अतिरिक्त, मार्क VIe कई अनुप्रयोगों के लिए एक लचीला मंच है। यह सरल, दोहरी और ट्रिपल-रिडंडेंट प्रणालियों के लिए उच्च गति वाले नेटवर्क I / O भी प्रदान करता है।IS220PDOAH1B एक मल्टीप्लेयर पीसीबी मॉड्यूल है जिसमें एसएमडी घटकों के साथ बहुपरत पीसीबी भरा हुआ हैControlST V04.04 से पहले ControlST V04 में अपग्रेड करें.07.08C या CONTROL ST V05.0204C, या अगले अनुसूचित आउटेज पर उच्चतम उपलब्ध संस्करण, फिर BPPC I/O अपग्रेड V05 स्थापित करें।01.03 पूरे सिस्टम में।
