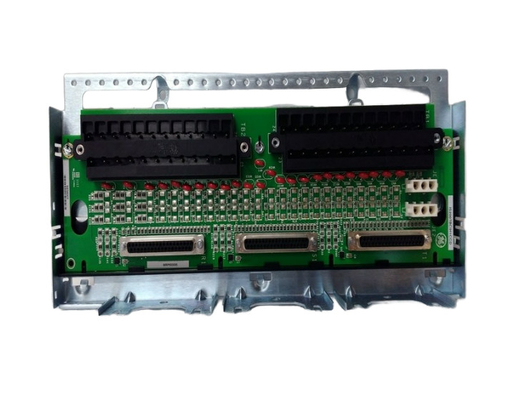

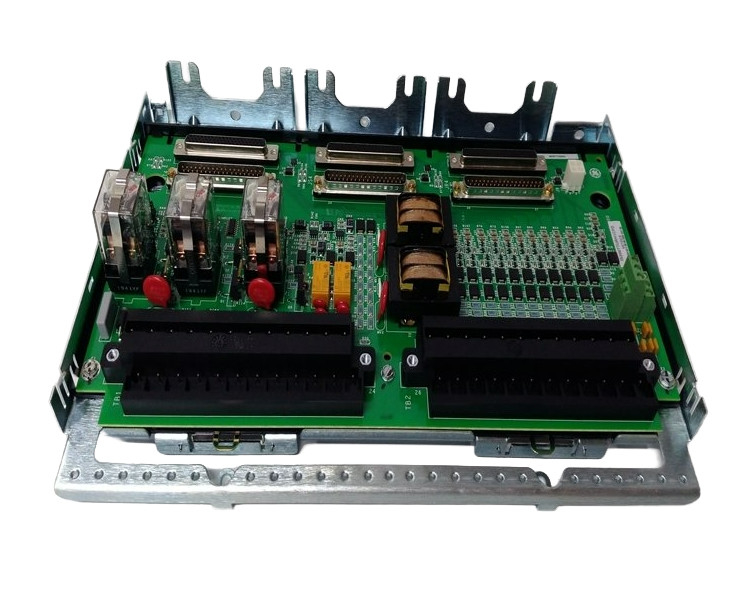

GE IS200DAMCG1A पीसीबी प्रिंटेड सर्किट बोर्ड मार्क VI गेट ड्राइव एम्पलीफायर बोर्ड

GE IS200DAMCG1A पीसीबी प्रिंटेड सर्किट बोर्ड मार्क VI गेट ड्राइव एम्पलीफायर बोर्ड

उत्पाद का विवरणः

विवरण:

IS200DAMCG1A एक गेट ड्राइव एम्पलीफायर बोर्ड है जिसे GE द्वारा विकसित किया गया है। यह GE ड्राइव नियंत्रण प्रणाली का एक हिस्सा है। एक निम्न वोल्टेज नवाचार श्रृंखला ड्राइव में, यह एक एम्पलीफायर बोर्ड है।ये बोर्ड स्विचिंग पावर के लिए जिम्मेदार उपकरणों (IGBTs) और नियंत्रण रैक के बीच एक इंटरफ़ेस के रूप में कार्य करते हैंइन उपकरणों में एलईडी या प्रकाश उत्सर्जक डायोड इंगित करते हैं कि आईजीबीटी चालू है या नहीं।यह सुनिश्चित करता है कि आईजीबीटी आईजीबीटी को नियंत्रित करने वाले गेट ड्राइव संकेतों को बढ़ाकर सही ढंग से चालू और बंद कर रहे हैं.

बोर्ड में एलईडी या प्रकाश उत्सर्जक डायोड भी शामिल हैं जो आईजीबीटी की स्थिति का दृश्य संकेत प्रदान करते हैं। ये एलईडी इंगित करते हैं कि आईजीबीटी चालू है या नहीं,जो सिस्टम के साथ किसी भी संभावित समस्याओं का निदान करने में मदद कर सकते हैंइसमें एक IGBT प्रति चरण पैर है, यह सुनिश्चित करता है कि यह प्रणाली की बिजली आवश्यकताओं को संभाल सकता है। इसके अतिरिक्त बोर्ड में चार एलईडी शामिल हैं,आईजीबीटी की स्थिति का दृश्य संकेत प्रदान करनाकम वोल्टेज इनोवेशन सीरीज ड्राइव में, ये बोर्ड स्विचिंग पावर (आईजीबीटी) के लिए जिम्मेदार उपकरणों और नियंत्रण रैक के बीच एक इंटरफ़ेस के रूप में कार्य करते हैं।इन उपकरणों में इंगित करता है कि आईजीबीटी चालू है या नहीं.

IS200DAMCG1A एक प्रिंटेड सर्किट बोर्ड या पीसीबी है। इस बोर्ड को इनोवेशन सीरीज 200DAM गेट ड्राइव एम्पलीफायर और इंटरफेस बोर्ड के रूप में जाना जाता है।इन बोर्डों कम वोल्टेज नवाचार श्रृंखला ड्राइव में स्विचिंग बिजली की आपूर्ति (IGBTs) और नियंत्रण रैक के लिए जिम्मेदार उपकरणों के बीच एक इंटरफ़ेस के रूप में कार्यइन उपकरणों में एलईडी या प्रकाश उत्सर्जक डायोड होते हैं जो ऑपरेटर को बताते हैं कि आईजीबीटी चालू है या नहीं। डीएएमसी डीएएम गेट ड्राइव बोर्डों के विविधताओं में से एक है।डीएएमसी बोर्डों में 250 फ्रेम की पावर रेटिंग हैडीएएमसी बोर्ड, साथ ही डीएएमबी और डीएएमए बोर्ड, पावर ब्रिज के एक चरण चरण के लिए गेट ड्राइव के अंतिम चरण को प्रदान करने के लिए वर्तमान को बढ़ाने के लिए जिम्मेदार हैं।

इन उपकरणों में एलईडी या प्रकाश उत्सर्जक डायोड होते हैं जो ऑपरेटर को बताते हैं कि आईजीबीटी चालू है या नहीं। डीएएमसी डीएएम गेट ड्राइव बोर्ड के वेरिएंट में से एक है। डीएएमसी बोर्ड को 250 एफपीएस के लिए रेट किया गया है।डीएएमसी बोर्ड डीएएमबी और डीएएमए बोर्डों के साथ मिलकर पावर ब्रिज के चरण हथियारों के लिए गेट ड्राइव के अंतिम चरण प्रदान करने के लिए वर्तमान को बढ़ाने के लिए जिम्मेदार हैंइन बोर्डों में +15/-7.5 पावर सप्लाई इनपुट होता है। डीएएमसी बोर्ड सीधे आईजीबीटी गेट के साथ-साथ कलेक्टर और एमिटर टर्मिनलों से जुड़ा होता है।डीएएमसी बोर्ड भी IS200BPIA ब्रिज पर्सनलाइजेशन इंटरफेस या नियंत्रण रैक के BPIA बोर्ड से जुड़ा हुआ है. चार (4) अलग-अलग एलईडी या प्रकाश उत्सर्जक डायोड IS200DAMCG1A पर स्थित हैं। इनमें से दो (2) नामित DS1 और DS2 पीले रंग के हैं। अन्य दो (2), DS3 और DS4 हरे रंग के हैं।IS200DAMCG1A एक छोटा आयताकार सर्किट बोर्ड हैडीएस4 और डीएस2 को पीसीबी के बाएं भाग के निचले भाग में रखा गया है। इन्हें क्रमशः एलएफएफ और एलओएन के साथ भी चिह्नित किया गया है।IS200DAMCG1A के दाहिने आधे भाग के ऊपर के पास UON और UFF के साथ चिह्नित DS1 और DS3 एलईडी हैं.
