| उत्पत्ति के प्लेस: | सिंगापुर |
| ब्रांड नाम: | Yokogawa |
| प्रमाणन: | CO |
| मॉडल संख्या: | ALR121-S53 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | inquiry |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 कार्यदिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति दिन 10 पीस |
| उत्पाद मॉडल: | ALR121-S53 | स्थिति: | स्टॉक में |
|---|---|---|---|
| गुणवत्ता: | नया और मूल | बाजार: | दुनिया भर में बाजार |
| सामग्री: | मूल | लीड टाइम: | स्टॉक में |
| शिपिंग की शर्तें: | यूपीएस / डीएचएल / टीएनटी / ईएमएस / फेडेक्स | कुल वजन: | 2 किलो |
| पैकिंग का आकार: | 6" x 4" x 2" (15 सेमी x 10 सेमी x 5 सेमी) | ||
| प्रमुखता देना: | योकोगावा ALR121-S53 सीरियल कम्युनिकेशन मॉड्यूल,ALR121-S53 संचार मॉड्यूल,मॉडबस संचार सीरियल संचार मॉड्यूल |
||

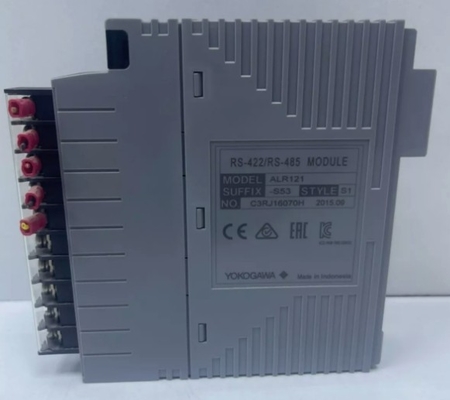

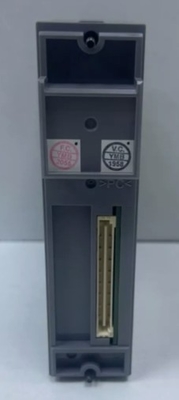

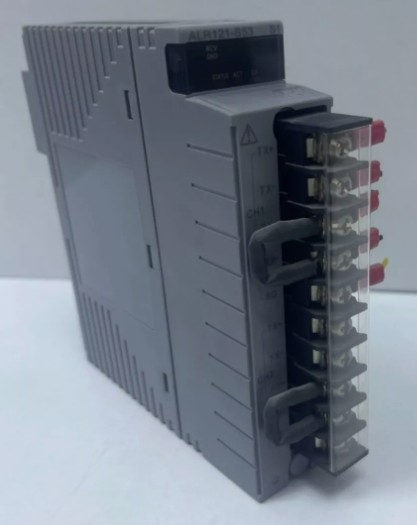

योकोगावाALR121-S53मॉडबस संचार के लिए एससीएस के साथ उपयोग किए जाने वाले सीरियल कम्युनिकेशन मॉड्यूल
उत्पाद का विवरणः
| ब्रांड नाम | योकोगावा |
| मॉडल | ALR121-S53 |
| स्थिति | नया |
| सकल भार/जहाज का भार | 2.2 पाउंड / 35.2 औंस / 1 किलो |
| पैकिंग का आकार | 6.4" x 6.4" x 4.8" (16 सेमी x 16 सेमी x 12 सेमी) |
| उत्पत्ति देश/मूल देश | संयुक्त राज्य अमेरिका |
| लीड टाइम | स्टॉक में |
| शिपिंग पोर्ट | ज़ियामेन |
| भुगतान | टी/टी |
| बिक्री मूल्य | जांच |
| रंग | उत्पाद पर निर्भर करता है |
| वारंटी | 12 महीने |
| नेतृत्व समय | 5 से 8 कार्यदिवस |
| कूरियर भागीदार | डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस |
अतिरिक्त जानकारी:
| विशेषताएं | |
| इंटरफेस | आरएस-422/आरएस-485 (चार तार प्रणाली) |
| कनेक्शन विधि |
बिंदु से बिंदु तक (RS-42) बहुबिंदु ((RS-485) |
| संचार कार्य | अर्ध-द्वैध |
| सिंक्रनाइज़ेशन विधि | स्ट्रैट-स्टॉप सिंक्रनाइज़ेशन |
| संचरण गति | 1200/2400/4800/9600/19200/38400 बीपीएस |
| ट्रांसमिशन कोड | द्विआधारी |
| अक्षर की लंबाई | 8 बिट्स ((मॉडबस स्लेव कम्युनिकेशन फंक्शन और सबसिस्टम कम्युनिकेशन फंक्शन पर 8 बिट्स पर तय) |
| समता जांच | कोई नहीं/समान/असमान |
| डेटा प्रेषण के बाद विलंब समय | 1 एमएस |
| संचरण दूरी | अधिकतम 1200 मीटर ((कुल विस्तारित लंबाई) |
| स्थापित करने की विधि | SSC60£, SSC50£, SSC57£, SSC10£, या SNB10D पर घुड़सवार |
| I/O वायरिंग | तीन जोड़ी ढाल के साथ केबल, AKB161, या AKB162 |
| वायरिंग कनेक्शन |

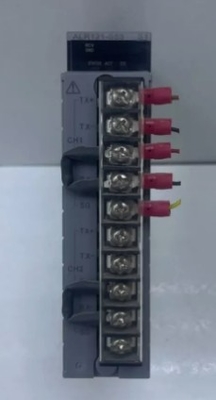

टर्मिनल ब्लॉक के M4 शिकंजा के साथ क्लैंप (5 ध्रुव × 2 बंदरगाह) |
| संचार कार्य | मॉडबस स्लेव कम्युनिकेशन फंक्शन, सबसिस्टम कम्युनिकेशन फंक्शन |
| चालू खपत | 0.5 ए |
विवरण:
एससीएस के मॉडबस स्लेव कम्युनिकेशन फंक्शन का उपयोग करके, एससीएस में डेटा को सेट या संदर्भित किया जा सकता है जो एक सीरियल कम्युनिकेशन मॉड्यूल के माध्यम से एससीएस से अलग प्रणाली के रूप में मॉडबस मास्टर द्वारा है।इसके अतिरिक्त, उपप्रणाली के डेटा जैसे कि अनुक्रमणकों को SCS के उपप्रणाली के संचार कार्य का उपयोग करके एक सीरियल संचार मॉड्यूल के माध्यम से सेट या संदर्भित किया जा सकता है।
The dual-redundant configuration of the network can be available by establishing an independent transmission path from the Modbus master for every two the serial communication modules mounted in the SCSहालांकि, आसन्न स्लॉट पर माउंट किए गए दोहरे-रिडंडेंट सीरियल संचार मॉड्यूल के बीच नियंत्रण/स्टैंड-बाय स्विचिंग फ़ंक्शन समर्थित नहीं है।
सीरियल कम्युनिकेशन मॉड्यूल निर्दिष्ट अंतराल पर उपप्रणालियों के साथ संवाद करता है और कम्युनिकेशन मॉड्यूलों की I/O छवि में उपप्रणाली डेटा संग्रहीत करता है।एससीएस के उपप्रणाली संचार समारोह संचार मॉड्यूल को असिंक्रोनस रूप से उनसे एक्सेस करता है, और I/O छवि को संदर्भित करता है या सेट करता है।
एससीएस का एप्लिकेशन लॉजिक संचार आई/ओ डेटा क्षेत्र से डेटा पढ़ता है जब संचार इनपुट एफबी निष्पादित किया जाता है,और संचार I/O डेटा क्षेत्र में गणना डेटा लिखता है जब संचार आउटपुट FB निष्पादित किया जाता है.
डेटाशीट लिंकःयोकोगावा ALR121-S53.pdf
