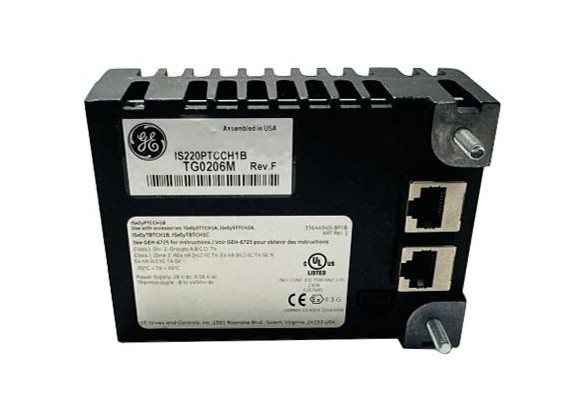

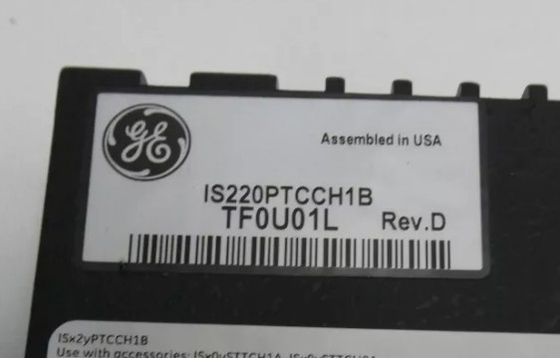

जीई IS220PTCCH1B मार्क VIe स्पीडट्रॉनिक उच्च दक्षता थर्मोकपल इनपुट पैक

जीई IS220PTCCH1B मार्क VIe स्पीडट्रॉनिक उच्च दक्षता थर्मोकपल इनपुट पैक

उत्पाद का विवरणः

विवरण:

जीई स्पीडट्रॉनिक मार्क VIe IS220PTCCH1B एक थर्मोकप्ल इनपुट मॉड्यूल है जिसमें 12 दहन अनुकूलित इनपुट और 1 कोल्ड जंक्शन शामिल हैं।IS220PTCCH1B के साथ डुप्लेक्स और ट्रिपल मॉड्यूलर रिडंडेंसी अनुप्रयोग सभी संभव हैंयह बोर्ड पारंपरिक थर्मोकपल्स जैसे कि ई, जे, के, एस और टी, साथ ही -8 से 45 एमवी तक के एमवी इनपुट को समायोजित कर सकता है।और टी जमीन या ungrounded किया जा सकता है और टरबाइन आई / ओ पैनल से 984 फीट तक रखा जा सकता हैकेबल प्रतिरोध 450 ओम से अधिक नहीं होना चाहिए। IS220PTCCH1B फ्लैश मेमोरी, रैम, प्रोसेसर बोर्ड हार्डवेयर और ईथरनेट पोर्ट स्व-परीक्षण सहित विभिन्न स्व-निदान चला सकता है।यह यह सुनिश्चित करने के लिए अपनी आंतरिक बिजली की आपूर्ति की निरंतर निगरानी भी प्रदान करता है कि वे ठीक से काम कर रहे हैं.

IS220PTCCH1B फ्लैश मेमोरी, रैम, प्रोसेसर बोर्ड हार्डवेयर और ईथरनेट पोर्ट स्व-परीक्षण सहित विभिन्न प्रकार के स्व-निदान चला सकता है।यह यह सुनिश्चित करने के लिए अपनी आंतरिक बिजली की आपूर्ति की निरंतर निगरानी भी प्रदान करता है कि वे ठीक से काम कर रहे हैंदृश्य निदान सूचक एल ई डी के माध्यम से प्रदान किया जाता है, और एक अवरक्त बंदरगाह के माध्यम से स्थानीय नैदानिक सीरियल संचार संभव है।पैक के लिए इनपुट दोहरी RJ45 ईथरनेट कनेक्टर और एक तीन-पिन बिजली इनपुट के माध्यम से हैआउटपुट एक डीसी-37 पिन कनेक्टर के माध्यम से होता है जो संबंधित टर्मिनल बोर्ड कनेक्टर के साथ सीधे जुड़ता है।

IS220PTCCH1B REV F एक थर्मोकॉपल इनपुट मॉड्यूल है जिसे जनरल इलेक्ट्रिक द्वारा जीई वितरित नियंत्रण प्रणालियों में प्रयुक्त मार्क VIe श्रृंखला के हिस्से के रूप में निर्मित और डिजाइन किया गया है।पीटीसीसी एक या दो आई/ओ ईथरनेट नेटवर्क और एक थर्मोकॉपल इनपुट टर्मिनल बोर्ड के बीच विद्युत इंटरफ़ेस प्रदान करता हैपैक में एक प्रोसेसर बोर्ड है जो सभी मार्क VIe वितरित I/O पैक के लिए सामान्य है और एक अधिग्रहण बोर्ड है जो थर्मोकपल इनपुट फ़ंक्शन के लिए विशिष्ट है।पैक 12 थर्मोकपल इनपुट तक संभाल करने में सक्षम हैटीबीटीसीएच1सी पर दो पैक 24 इनपुट संभाल सकते हैं। टीबीटीसीएच1बी टर्मिनल बोर्ड के साथ टीएमआर विन्यास में, तीन ठंडा जंक्शन के साथ तीन पैक का उपयोग किया जाता है, लेकिन केवल 12 थर्मोकपल्स उपलब्ध हैं।

IS220PTCCH1B एक Mark VIe I/O पैक है। एक या एक से अधिक I/O पैक मॉड्यूल सेंसर सिग्नल को डिजिटलीकृत करते हैं और इसे नियंत्रक को खिलाते हैं। प्रत्येक I/O पैक में डुअल 100MB फुल-डुप्लेक्स ईथरनेट पोर्ट होते हैं।यह ज्यादातर जीई स्पीडट्रॉनिक मार्क VIe श्रृंखला के साथ प्रयोग किया जाता हैइसके अतिरिक्त, मार्क VIe कई अनुप्रयोगों के लिए एक लचीला मंच है। यह सरल, दोहरी और ट्रिपल-रिडंडेंट प्रणालियों के लिए उच्च गति वाले नेटवर्क I / O भी प्रदान करता है।IS220PTCCH1B एक मल्टीपल पीसीबी मॉड्यूल है जिसमें एसएमडी घटकों के साथ बहुपरत पीसीबी भरा हुआ हैइस I/O पैक के अनेक संस्करण भी उपलब्ध हैं।
