GE IS220PDIIH1B मार्क वी बोर्ड डिस्क्रीट संपर्क इनपुट टर्मिनल बोर्ड

GE IS220PDIIH1B मार्क वी बोर्ड डिस्क्रीट संपर्क इनपुट टर्मिनल बोर्ड

उत्पाद का विवरणः

विवरण:

IS220PDIIH1B एक डिस्क्रेट संपर्क इनपुट टर्मिनल बोर्ड है जिसे जनरल इलेक्ट्रिक द्वारा जीई वितरित टरबाइन नियंत्रण प्रणालियों में प्रयुक्त मार्क VIe श्रृंखला के हिस्से के रूप में निर्मित और डिजाइन किया गया है।PDIA I/O पैक एक या दो I/O ईथरनेट नेटवर्क और एक अलग इनपुट टर्मिनल बोर्ड के बीच विद्युत इंटरफ़ेस प्रदान करता हैपैक में एक प्रोसेसर बोर्ड है जो सभी मार्क VIe वितरित I/O पैक के लिए सामान्य है और एक अधिग्रहण बोर्ड है जो विशिष्ट इनपुट फ़ंक्शन के लिए विशिष्ट है।पैक 24 संपर्क इनपुट और टर्मिनल बोर्ड के लिए विशिष्ट प्रतिक्रिया संकेत स्वीकार करता है, और पीडीआईए तीन अलग-अलग वोल्टेज स्तरों को स्वीकार करता है (टीबीसीआईएच 1, एच 2 और एच 3 प्रकार के टर्मिनल बोर्डों के साथ) ।वोल्टेज सेंसिंग के साथ अलग-थलग इनपुट बोर्ड के लिए कनेक्शन (टाइप TICI बोर्ड के साथ) उपलब्ध हैं.

मार्क VI श्रृंखला के अन्य मॉडलों की तुलना में IS220PDIAH1A के पास एक विशिष्ट फेसप्लेट नहीं है क्योंकि यह एक I/O पैक है। डिवाइस के सामने, सात संकेत हैं,पैक के दाईं ओर तीन के एक समूह में शक्ति के लिए संकेतकों और लिंक के लिए दो हैं, एक ENet1 और दूसरा ENet2 के रूप में दर्शाया गया है। इन तीन संकेतकों के नीचे,वहाँ एक ईथरनेट पोर्ट है जो आसान ईथरनेट संचार के लिए अनुमति देने के लिए ईथरनेट के लिए मॉडल केबलिंग के लिए प्रयोग किया जाता हैइसमें सिम्पलेक्स, डुअल और ट्रिपल रिडंडेंट सिस्टम के लिए हाई स्पीड, नेटवर्क इनपुट/आउटपुट (आई/ओ) है। उद्योग मानक ईथरनेट संचार का उपयोग आई/ओ, नियंत्रकों,ऑपरेटर और रखरखाव स्टेशनों के लिए और पर्यवेक्षण इंटरफ़ेस, साथ ही तीसरे पक्ष के सिस्टम।

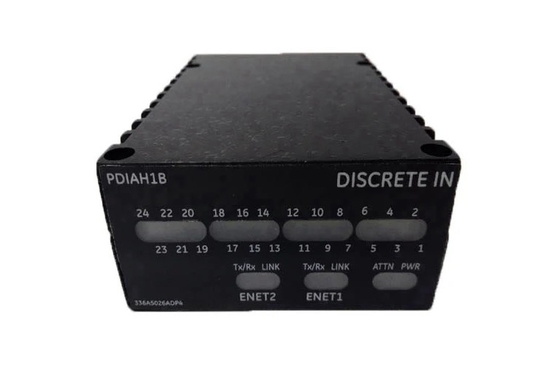

IS220PDIIH1B को एक डिस्क्रेट I/O पैक के रूप में लेबल किया गया है और इसका उपयोग YDIA डिस्क्रेट इनपुट मॉड्यूल के साथ-साथ मार्क VI श्रृंखला में किया जाता है।मॉडल खतरनाक स्थानों में उपयोग के लिए अनुमोदित होने के लिए PDIA के साथ मिलकर काम करता है. उपकरण के सामने, सात संकेतक हैं, जिनमें से तीन संकेतक बिजली के लिए और दो लिंक के लिए, ENet1 और ENet2 के रूप में लेबल किए गए हैं। इन तीन संकेतकों के नीचे,वहाँ एक ईथरनेट पोर्ट है जो आसान ईथरनेट संचार के लिए अनुमति देने के लिए ईथरनेट के लिए मॉडल केबलिंग के लिए प्रयोग किया जाता है.

जीई पीडीआईए डिस्क्रेटेड इनपुट मॉड्यूल के रूप में, IS220PDIIH1B मार्क वी श्रृंखला से संबंधित है।डिस्क्रीट इनपुट (PDIA) पैक एक या दो I/O ईथरनेट नेटवर्क और एक डिस्क्रीट इनपुट टर्मिनल बोर्ड के बीच विद्युत इंटरफ़ेस प्रदान करता हैइस पैक में एक प्रोसेसर बोर्ड शामिल है जो सभी मार्क वीएल वितरित I/O पैक के लिए सामान्य है और एक अधिग्रहण बोर्ड जो अलग इनपुट फ़ंक्शन के लिए विशिष्ट है।पैक 24 तक संपर्क इनपुट और टर्मिनल बोर्ड विशिष्ट प्रतिक्रिया संकेत स्वीकार करता हैपीडीआईए तीन अलग-अलग वोल्टेज स्तरों (टीबीसीआईएच1, एच2 और एच3 प्रकार के टर्मिनल बोर्डों के साथ) को स्वीकार करता है।वोल्टेज सेंसिंग (टाइप TICI बोर्ड के साथ) के साथ अलग-थलग असतत इनपुट बोर्ड के लिए कनेक्शन उपलब्ध हैंपैक के लिए सिस्टम इनपुट दोहरी RI45 ईथरनेट कनेक्टर और एक तीन-पिन पावर इनपुट के माध्यम से है।असतत सिग्नल इनपुट एक डीसी-37 पिन कनेक्टर है कि संबंधित टर्मिनल बोर्ड कनेक्टर के साथ सीधे कनेक्ट के माध्यम से हैदृश्य निदान सूचक एल ई डी के माध्यम से प्रदान किया जाता है, और एक अवरक्त बंदरगाह के माध्यम से स्थानीय नैदानिक सीरियल संचार संभव है।मार्क VIe नियंत्रण प्रणाली एक लचीला मंच है जिसका उपयोग कई अनुप्रयोगों में किया जाता है.
