सीपीयूएम 209-595-067-121 सीपीयू कार्ड स्टॉक में ईएसडी सिस्टम कार्ड

CPUM 209-595-067-121 स्टॉक में सीपीयू कार्ड ईएसडी सिस्टम कार्ड

उत्पाद का विवरणः

विवरण:

CPUM/IOCN कार्ड जोड़ी और रैक CPUM/IOCN कार्ड जोड़ी का उपयोग ABE04x सिस्टम रैक के साथ किया जाता है और एक CPUM कार्ड का उपयोग अकेले या संबंधित IOCN कार्ड के साथ कार्ड जोड़ी के रूप में किया जा सकता है,आवेदन/सिस्टम आवश्यकताओं के आधार पर.

सीपीयूएम एक डबल-चौड़ाई वाला कार्ड है जो दो रैक स्लॉट (कार्ड पोजीशन) लेता है और आईओसीएन एक एकल-चौड़ाई वाला कार्ड है जो एक स्लॉट लेता है।सीपीयूएम रैक के सामने (स्लॉट 0 और 1) में स्थापित किया जाता है और सीपीयूएम (स्लॉट 0) के ठीक पीछे के स्लॉट में रैक के पीछे एक संबंधित आईओसीएन स्थापित किया जाता हैप्रत्येक कार्ड दो कनेक्टरों का उपयोग करके सीधे रैक के बैकप्लेन से जुड़ा होता है।

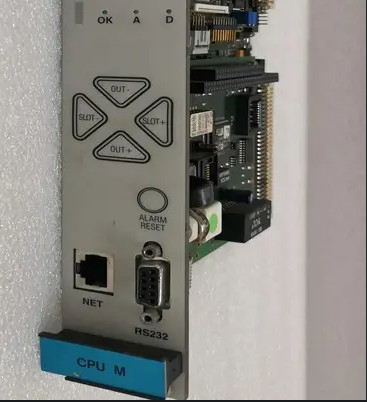

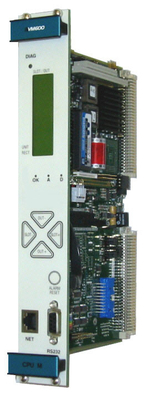

सीपीयूएम के सामने के पैनल में एक एलसीडी डिस्प्ले होता है जो सीपीयूएम के लिए और सिस्टम रैक में सुरक्षा कार्ड के लिए जानकारी दिखाता है।CPUM के सामने के पैनल पर SLOT और OUT (आउटपुट) कुंजियों का उपयोग किस संकेत को प्रदर्शित करने के लिए चुना जाता है.

एक निगरानी प्रणाली के लिए एक फील्डबस संचार इंटरफ़ेस के रूप में, the CPUM communicates with MPC4 and AMC8 cards via the VME bus and with XMx16/XIO16T card pairs via an Ethernet link in order to obtain measurement data and then share this information with third-party systems such as a DCS or PLC.

The CPUM supports features that can be used to limit the functionality of a system rack’s machinery protection system (MPS) that is available via the system Ethernet connections of a CPUM/IOCN card pairVM600 एमपीएस रैक (CPUM) सुरक्षा को सक्षम करने से रैक के स्वयं और निगरानी की जा रही मशीनरी के सुरक्षा कार्य में हस्तक्षेप की संभावना को कम करने में मदद मिलती है।सीपीयूएम रैक सुरक्षा ऑपरेटरों को अंतरराष्ट्रीय सुरक्षा/महत्वपूर्ण बुनियादी ढांचे के नियमों का पालन करना आसान बनाती है.

सीपीयूएम के मॉड्यूलर, अत्यधिक बहुमुखी डिजाइन का अर्थ है कि सभी वीएम सिस्टम रैक कॉन्फ़िगरेशन, डिस्प्ले और संचार इंटरफेस एक ′′नेटवर्क ′′ रैक में एक एकल कार्ड से किए जा सकते हैं।सीपीयूएम कार्ड एक रैक नियंत्रक के रूप में कार्य करता है और रैक और VM600 एमपीएसएक्स सॉफ्टवेयर पैकेज (एमपीएस 1 या एमपीएस 2) में से एक चलाने वाले कंप्यूटर के बीच एक ईथरनेट लिंक स्थापित करने की अनुमति देता है.
