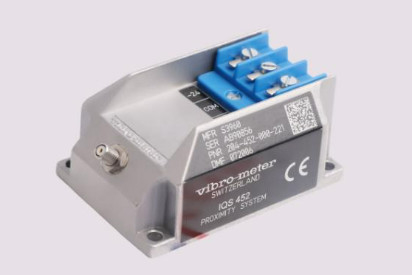

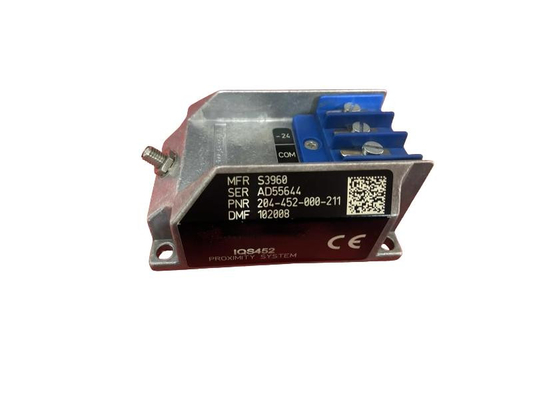

IQS452 204-452-000-211 निकटता प्रणाली सिग्नल कंडीशनर स्टॉक में

IQS452 204-452-000-211निकटता प्रणालीस्टॉक में सिग्नल कंडीशनर

उत्पाद का विवरणः

विवरण:

यह निकटता प्रणाली चलती मशीन तत्वों के सापेक्ष विस्थापन की संपर्क रहित माप की अनुमति देती है।यह प्रणाली एक TQ 422 या TQ 432 गैर संपर्क ट्रांसड्यूसर और इसके अनुरूप IQS 452 सिग्नल कंडीशनर के आसपास आधारित हैये एक साथ एक कैलिब्रेटेड निकटता प्रणाली बनाते हैं जिसमें प्रत्येक घटक विनिमेय होता है।प्रणाली ट्रांसड्यूसर टिप और लक्ष्य के बीच की दूरी के अनुपात में एक वोल्टेज या वर्तमान आउटपुट (ई.g. मशीन शाफ्ट).

TQ 422 और TQ 432 दोनों को विशेष रूप से उच्च दबाव अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें ट्रांसड्यूसर टिप 100 बार तक के दबाव का सामना करता है।यह उन्हें विशेष रूप से विसर्जित पंपों और विभिन्न प्रकार के हाइड्रोलिक टरबाइनों पर सापेक्ष विस्थापन या कंपन को मापने के लिए उपयुक्त बनाता है।उदाहरण के लिए, काप्लान और फ्रांसिस) ।

ट्रांसड्यूसर का सक्रिय भाग तार का एक कॉइल है जो उपकरण के सिर के अंदर ढाला जाता है, जो पीईईके (पॉलीएथरएथरकेटोन) से बना है। ट्रांसड्यूसर शरीर स्टेनलेस स्टील से बना है।लक्ष्य सामग्री को, सभी मामलों में, धातु का होना चाहिए।

IQS 452 सिग्नल कंडीशनर में एक HF मॉड्यूलेटर/डेमोड्यूलेटर होता है जो ट्रांसड्यूसर को ड्राइविंग सिग्नल देता है। इससे गैप को मापने के लिए आवश्यक विद्युत चुम्बकीय क्षेत्र उत्पन्न होता है।कंडीशनर सर्किट उच्च गुणवत्ता वाले घटकों से बना है और एक एल्यूमीनियम एक्सट्रूज़न में स्थापित है.

TQ 422/432 ट्रांसड्यूसर को एक एकल EA 402 एक्सटेंशन केबल से जोड़ा जा सकता है। वैकल्पिक जंक्शन बॉक्स और आवास अभिन्न और एक्सटेंशन केबल कनेक्टर्स की यांत्रिक सुरक्षा प्रदान करते हैं।

निकटता प्रणाली संबद्ध प्रोसेसर मॉड्यूल या रैक पावर सप्लाई द्वारा संचालित होती है।

आदेश की जानकारी
