आरएलसी16 200-570-000-111 रिले कार्ड स्टॉक में ईएसडी सिस्टम कार्ड

RLC16 200-570-000-111स्टॉक में रिले कार्ड ईएसडी सिस्टम कार्ड

उत्पाद का विवरणः

विवरण:

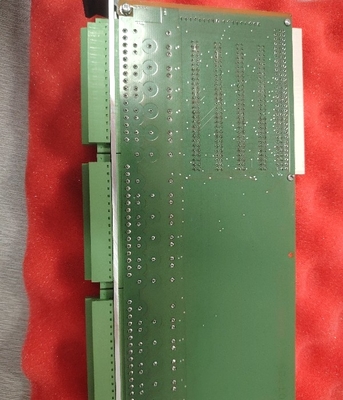

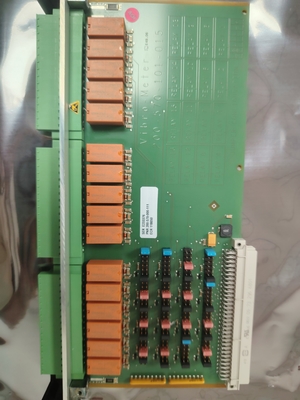

आरएलसी16 पैनल में अपने 16 रिले में से प्रत्येक के लिए तीन स्क्रू टर्मिनल हैं। ये टर्मिनल इस प्रकार हैंः

• एनसी ∙ सामान्य रूप से बंद रिले संपर्क

• नहीं ️ सामान्य रूप से खुला रिले संपर्क

• COM ️ सामान्य रिले संपर्क।

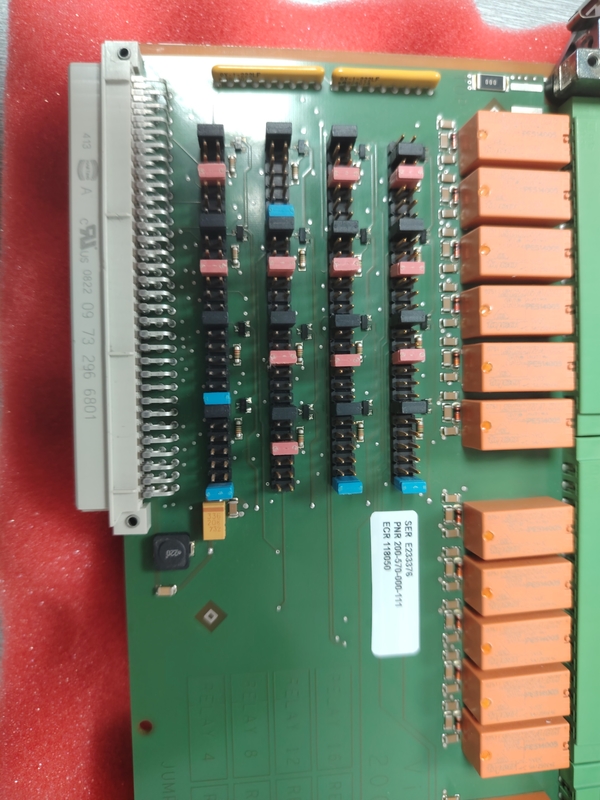

प्रत्येक व्यक्तिगत रिले का वास्तविक व्यवहार आरएलसी16 कार्ड पर जंपर्स पर निर्भर करता है, उदाहरण के लिए, एक रिले को सामान्य रूप से ऊर्जायुक्त (एनई) या सामान्य रूप से ऊर्जा रहित (एनडीई) होने के लिए कॉन्फ़िगर किया जा सकता है।

आरएलसी16 पैनल (रैक के पीछे) में तीन टर्मिनल स्ट्रिप्स हैं, जिनकी पहचान जे1, जे2 और जे3 के रूप में की गई है। प्रत्येक स्ट्रिप में एक सॉकेट और एक संभोग कनेक्टर होता है, जिसमें 16 स्क्रू टर्मिनल होते हैं।पेंच टर्मिनल ≤ 1 के क्रॉस सेक्शन के तार स्वीकार कर सकते हैं.5 मिमी2.

प्रत्येक सॉकेट और संभोग कनेक्टर को गलत कनेक्शन को रोकने के लिए एक यांत्रिक कुंजी प्रणाली से लैस किया जा सकता है।

आरएलसी16 का उपयोग आईओसी4टी और आईओसी8टी कार्ड पर ऑनबोर्ड (स्थानीय) रिले को पूरक करने के लिए किया जाता है। आरएलसी16 पर जंपर्स को इन कार्डों को कॉन्फ़िगर करने के साथ ही स्थापित किया जाना चाहिए।

आरएलसी16 कार्ड में कोई इलेक्ट्रॉनिक कुंजीकरण तंत्र नहीं होता है जिससे इसे वीएम सिस्टम रैक के गलत स्लॉट में स्थापित होने से रोका जा सके।इसका कारण यह है कि RLC16 में कोई बुद्धि नहीं है (यानी, यह एक विन्यास के साथ प्रोग्राम नहीं किया जाता है) और कार्ड जोड़ी के रूप में कार्य नहीं करता है (जैसे कि MPC4 / IOC4T या AMC8 / IOC8T) ।

यद्यपि आरएलसी16 कार्ड लगभग किसी भी रैक के स्लॉट में स्थापित किया जा सकता है,एक विन्यस्त प्रणाली में एक RLC16 कार्ड के वास्तविक स्लॉट स्थान को ओपन कलेक्टर (OC) बस और VM MPS प्रणाली विन्यास के अन्य विवरण द्वारा निर्धारित किया जाता है.
