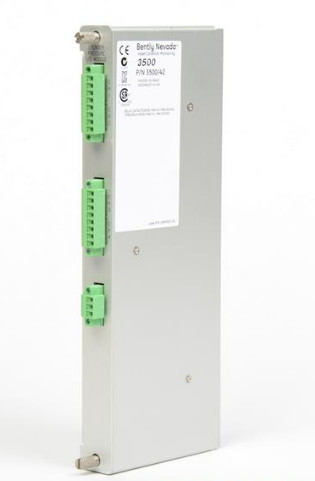

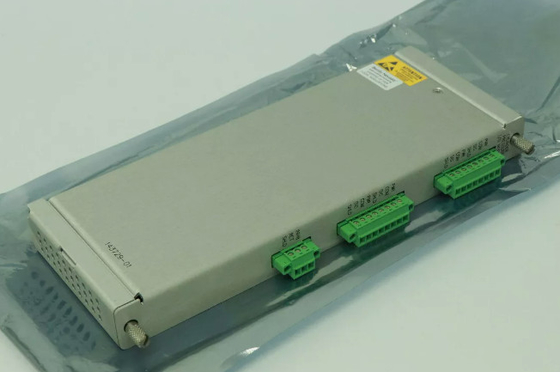

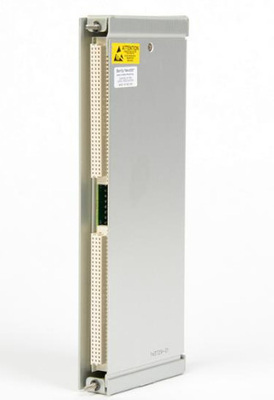

बेंटली नेवादा 3500/77M-03-00 143729-01 आंतरिक समापन के साथ सिलेंडर दबाव I/O मॉड्यूल

बेंटली नेवादा3500/77M-03-00 143729-01 सिलेंडर दबाव I/O मॉड्यूलआंतरिक समापन के साथ

उत्पाद का विवरणः

विवरण:

3500/77M रेसिपी सिलेंडर दबाव मॉनिटर एक 4-चैनल मॉनिटर है जो Bently नेवादा से अनुमोदित दबाव ट्रांसड्यूसर से इनपुट स्वीकार करता है,स्थिति संकेत के लिए विभिन्न bदबाव माप करने के लिए reciprocating कंप्रेशर्स, और उपयोगकर्ता-प्रोग्राम करने योग्य अलार्मों के साथ सशर्त संकेतों की तुलना करता है।

3500/77M मॉनिटर का प्राथमिक उद्देश्य निम्नलिखित प्रदान करना हैः

• अलार्मों को चलाने के लिए कॉन्फ़िगर किए गए अलार्म सेटपॉइंट्स के साथ लगातार मॉनिटर किए गए मापदंडों की तुलना करके मशीन की सुरक्षा।
• संचालन और रखरखाव कर्मियों के लिए आवश्यक मशीन जानकारी।

कॉन्फ़िगरेशन के आधार पर, प्रत्येक चैनल आमतौर पर अपने इनपुट सिग्नल को विभिन्न मापदंडों को प्रदान करने के लिए शर्तें देता है जिन्हें मापा गया चर कहा जाता है।उपयोगकर्ता प्रत्येक सक्रिय मापे गए चर के लिए अलर्ट सेटपॉइंट और दो सक्रिय मापे गए चर के लिए खतरे सेटपॉइंट को कॉन्फ़िगर कर सकते हैं।.

3500/77M के प्रत्येक चैनल में सिलेंडर दबाव संचालन से संबंधित आठ मापे गए चर मान दिए जाएंगे। एक एकल कक्ष से संबंधित पांच मान निम्नलिखित हैंः

• डिस्चार्ज दबाव
• सक्शन दबाव
• अधिकतम दबाव
• न्यूनतम दबाव
• संपीड़न अनुपात

3500/77M मॉड्यूल के लिए निम्नलिखित (या बाद के) फर्मवेयर और सॉफ्टवेयर संशोधनों की आवश्यकता होती है:

• 3500/77M मॉड्यूल फर्मवेयर संशोधन L
• 3500/01 सॉफ्टवेयर ️ संस्करण 3.00
• 3500/02 सॉफ्टवेयर ️ संस्करण 2.30
• 3500/03 सॉफ्टवेयर ️ संस्करण 1.30

बाहरी समापन ब्लॉक का उपयोग आंतरिक समापन I/O मॉड्यूल के साथ नहीं किया जा सकता है।बाहरी समापन ब्लॉक और केबल अलग से आदेश दिया जाना चाहिए.

मशीन की गति के लिए निचली सीमा मानक उत्पाद में 60 आरपीएम है। 30 आरपीएम तक मशीन की गति के लिए, संशोधन 135M8200-01 की आवश्यकता है।

आदेश की जानकारी

दिनांक शीट लिंकः3500-77M रेसिपी सिलेंडर दबाव मॉनिटर डेटाशीट...
