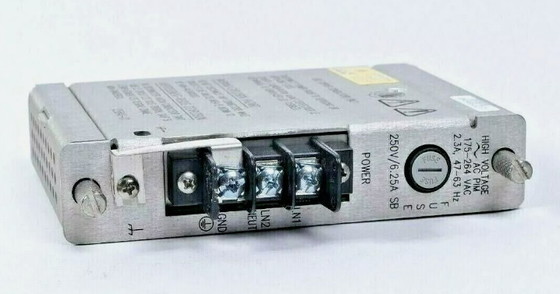

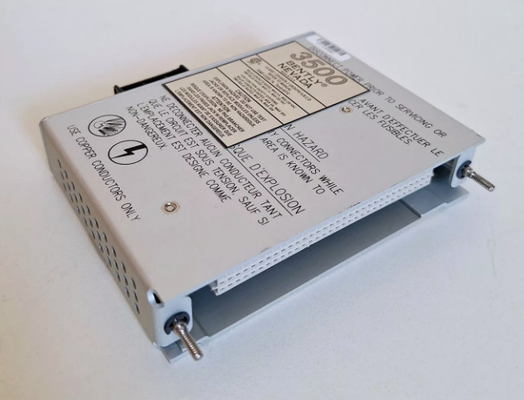

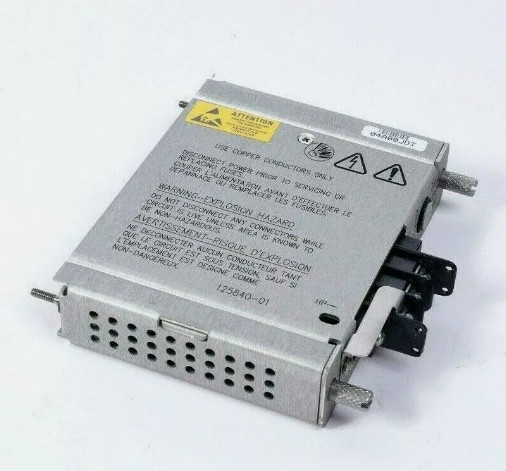

बेंटली नेवादा 3500/15-02-02-00 125840-01 पावर सप्लाई हाई वोल्टेज एसी पावर इनपुट मॉड्यूल (पीआईएम)

बेंटली नेवादा 3500/15-02-02-00 125840-01 पावर सप्लाई हाई वोल्टेज एसी पावर इनपुट मॉड्यूल (पीआईएम)

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

3500 प्रणाली मशीन सुरक्षा अनुप्रयोगों के लिए उपयुक्त निरंतर, ऑनलाइन निगरानी प्रदान करती है,और इस तरह की प्रणालियों के लिए अमेरिकी पेट्रोलियम संस्थान के एपीआई 670 मानक की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया हैप्रणाली के मॉड्यूलर रैक आधारित डिजाइन में निम्नलिखित घटक शामिल हैंः

3500/05 उपकरण रैक (आवश्यक)

एक या दो 3500/15 बिजली आपूर्ति (आवश्यक)

3500/22M ट्रांजिंट डेटा इंटरफेस (TDI) मॉड्यूल (आवश्यक)

एक या अधिक 3500/XX मॉनिटर मॉड्यूल (आवश्यक)

एक या अधिक 3500/32M (4-चैनल) या 3500/33 (16-चैनल) रिले मॉड्यूल (वैकल्पिक)

एक या दो 3500/25 Keyphasor* मॉड्यूल (वैकल्पिक)

एक या अधिक 3500/92 संचार गेटवे मॉड्यूल (वैकल्पिक)

इनपुट/आउटपुट (I/O) मॉड्यूल (आवश्यक)

3500/94M वीजीए डिस्प्ले (वैकल्पिक)

आंतरिक या बाह्य आंतरिक सुरक्षा बाधाएं, या खतरनाक क्षेत्र के लिए गैल्वानिक अलगाव (वैकल्पिक)

3500 सिस्टम कॉन्फ़िगरेशन सॉफ्टवेयर (आवश्यक) सिस्टम घटकों का विवरण निम्नलिखित खंड और उनके व्यक्तिगत डेटाशीट में अधिक विस्तार से दिया गया है।

3500 पावर सप्लाई आधा ऊंचाई के मॉड्यूल हैं और रैक के बाईं ओर विशेष रूप से डिजाइन किए गए स्लॉट में स्थापित किए जाने चाहिए।3500 रैक में एक या दो बिजली की आपूर्ति (एसी और/या डीसी का कोई भी संयोजन) हो सकती है और कोई भी आपूर्ति एक पूर्ण रैक को बिजली दे सकती है. यदि स्थापित किया जाता है, तो दूसरी आपूर्ति प्राथमिक आपूर्ति के लिए एक बैकअप के रूप में कार्य करती है। जब एक रैक में दो बिजली की आपूर्ति स्थापित की जाती है, तो एक रैक में दो बिजली की आपूर्ति स्थापित की जाती है।निचले स्लॉट में आपूर्ति प्राथमिक आपूर्ति और ऊपरी स्लॉट में आपूर्ति बैकअप आपूर्ति के रूप में कार्य करता हैकिसी भी पावर सप्लाई मॉड्यूल को हटाने या डालने से जब तक दूसरी पावर सप्लाई लगाई जाती है तब तक रैक के कामकाज में बाधा नहीं आएगी।3500 बिजली की आपूर्ति इनपुट वोल्टेज की एक विस्तृत श्रृंखला को स्वीकार करता है और उन्हें अन्य 3500 मॉड्यूल द्वारा उपयोग के लिए स्वीकार्य वोल्टेज में परिवर्तित करता है. 3500 सीरीज मशीन संरक्षण प्रणाली के साथ तीन पावर सप्लाई संस्करण उपलब्ध हैंः

• एसी पावर

• उच्च वोल्टेज डीसी बिजली आपूर्ति

• कम वोल्टेज डीसी बिजली की आपूर्ति

3500/15 पावर सप्लाई को एसी या डीसी इनपुट पावर के लिए ऑर्डर किया जा सकता है, जो दुनिया भर में वोल्टेज स्रोतों के साथ संगतता प्रदान करता है। लाइन शोर फ़िल्टर मानक हैं।3500 रैक एक ही आपूर्ति से संचालित किया जा सकता है, या दोहरी आपूर्ति का उपयोग उन स्थितियों के लिए अतिरेक प्रदान करने के लिए किया जा सकता है जो बिजली की रुकावट को सहन नहीं कर सकते हैं।

दोहरी आपूर्ति सबसे बाएं रैक स्लॉट के ऊपरी और निचले स्थानों में रहती है। अतिरेक आपूर्ति अलग वोल्टेज स्रोतों का उपयोग कर सकते हैं। उदाहरण के लिए,प्राथमिक (नीचे) आपूर्ति 120 वैक बिजली के साथ काम कर सकते हैं जबकि बैकअप (ऊपरी) आपूर्ति एक निर्बाध 24 Vdc स्रोत से संचालित किया जा सकता है.

प्रत्येक आपूर्ति व्यक्तिगत रूप से पूरे रैक और उसके मॉड्यूल को बिजली प्रदान कर सकती है। जब अतिरंजित आपूर्ति का उपयोग किया जाता है, तोनिचली आपूर्ति रैक के लिए प्राथमिक शक्ति के रूप में कार्य करता है जबकि ऊपरी आपूर्ति एक बैकअप के रूप में कार्य करता है, प्राथमिक आपूर्ति विफल होने पर रैक कार्यों को बाधित किए बिना प्राथमिक रैक आपूर्ति के रूप में तुरंत और स्वचालित रूप से काम करने के लिए तैयार है।

3500/15 पावर सप्लाई मॉड्यूल में स्व-निरीक्षण कार्य होते हैं जो इसे यह निर्धारित करने की अनुमति देते हैं कि क्या इसके सभी आउटपुट वोल्टेज विनिर्देशों के भीतर हैं।मॉड्यूल बिजली की आपूर्ति के सामने पैनल पर एक हरे रंग की आपूर्ति ठीक एलईडी के माध्यम से यह घोषणा.

डेटाशीट लिंकः

3500-15 एसी और डीसी बिजली आपूर्ति डेटाशीट - 14153...
