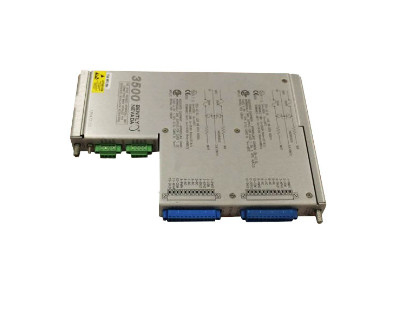

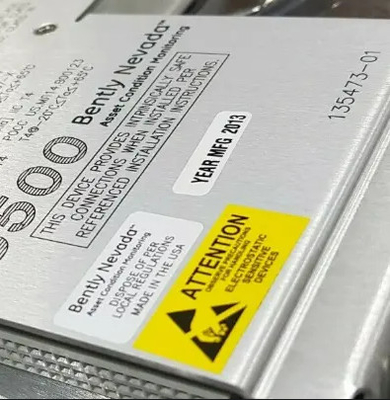

बेंटली नेवादा 3500/25-01-03-00 135473-01 आंतरिक समापन के साथ कीफासोर आंतरिक बाधा I/O मॉड्यूल

बेंटली नेवादा3500/25-01-03-00 135473-01 आंतरिक समापन के साथ कीफासोर आंतरिक बाधा I/O मॉड्यूल

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

3500/25 बढ़ाया Keyphasor मॉड्यूल एक आधा ऊंचाई, दो-चैनल मॉड्यूल 3500 रैक में मॉनिटर मॉड्यूल के लिए Keyphasor संकेत प्रदान करने के लिए प्रयोग किया जाता है। The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 मशीन संरक्षण प्रणाली सामान्य विन्यास के लिए चार तक कीफ़ासोर संकेत और जोड़े विन्यास में आठ तक कीफ़ासोर संकेत स्वीकार कर सकती है।

(Keyphasor सिग्नल एक घूर्णन शाफ्ट या गियर से एक बार प्रति मोड़ या कई बार प्रति मोड़ एक धड़कन है एक सटीक समय माप प्रदान करने के लिए इस्तेमाल किया। 3500 मॉनिटर मॉड्यूल और बाहरी धुरी घुमावदार मापने के लिए नैदानिक उपकरण गति और वेक्टर पैरामीटर जैसे 1X कंपन आयाम और चरण)

उन्नत कीफासोर मॉड्यूल 3500 सिस्टम मॉड्यूल का एक सुधार है।यह पिछले डिजाइन के मुकाबले विस्तारित Keyphasor सिग्नल प्रोसेसिंग क्षमताओं की पेशकश करता है जबकि फॉर्म के मामले में पूर्ण डाउनवर्ड संगतता बनाए रखता है, पुराने सिस्टम में उपयोग के लिए मौजूदा Keyphasor मॉड्यूल के साथ फिट और कार्य करता है। Keyphasor मॉड्यूल, PWA 125792-01, को पूरी तरह से अद्यतन 149369-01 मॉड्यूल द्वारा प्रतिस्थापित किया गया है।

जब ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) अनुप्रयोगों के लिए सिस्टम कीफैसर इनपुट की आवश्यकता होती है, तो 3500 सिस्टम को दो कीफैसर मॉड्यूल का उपयोग करना चाहिए। इस विन्यास में,मॉड्यूल रैक में अन्य मॉड्यूल के लिए एक प्राथमिक और माध्यमिक Keyphasor संकेत दोनों प्रदान करने के लिए समानांतर में काम करते हैं.

अलग-थलग कीफासोर I/O मॉड्यूल उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां कीफासोर सिग्नल कई उपकरणों के समानांतर बंधे होते हैं और अन्य प्रणालियों से अलग-थलग होने की आवश्यकता होती है, जैसे कि नियंत्रण प्रणाली। The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

इस I/O मॉड्यूल का उद्देश्य मुख्य रूप से शाफ्ट गति को मापना था न कि चरण। मॉड्यूल चरण माप प्रदान कर सकता है,लेकिन इस I/O गैर-पृथक I/O संस्करण की तुलना में थोड़ा अधिक चरण बदलाव का परिचय देता है.

आदेश की जानकारीrविसर्जन
