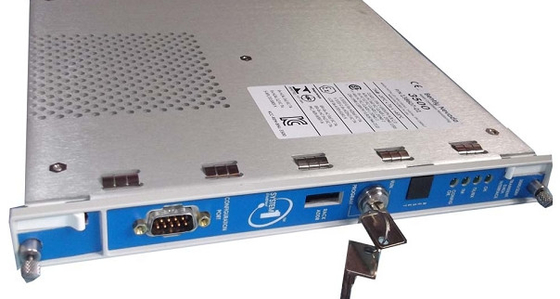

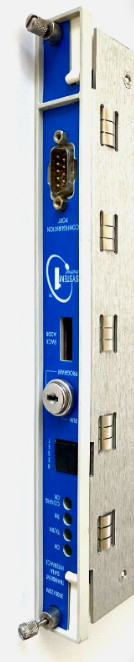

बेंटली नेवादा 3500/22M 138607-01 मानक क्षणिक डेटा इंटरफ़ेस मॉड्यूल

बेंटली नेवादा3500/22M 138607-01 मानक क्षणिक डेटा इंटरफ़ेस मॉड्यूल

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

3500 ट्रांजिंट डेटा इंटरफेस (टीडीआई) 3500 निगरानी प्रणाली और बेंटली नेवादा के सिस्टम 1® मशीनरी प्रबंधन सॉफ्टवेयर के बीच इंटरफ़ेस है।टीडीआई एक 3500/20 रैक इंटरफेस मॉड्यूल की क्षमता को एक संचार प्रोसेसर जैसे टीडीएक्सनेट की डेटा संग्रह क्षमता के साथ जोड़ती हैटीडीआई एम श्रृंखला के मॉनिटरों (3500/40 एम, 3500/42 एम आदि) के साथ मिलकर 3500 रैक के आरआईएम स्लॉट में काम करता है।) निरंतर स्थिर स्थिति और क्षणिक तरंग रूप डेटा एकत्र करने और होस्ट सॉफ्टवेयर के लिए एक ईथरनेट लिंक के माध्यम से इन डेटा को पारित करने के लिएस्थैतिक डेटा कैप्चर टीडीआई के साथ मानक है, हालांकि एक वैकल्पिक चैनल सक्षम डिस्क का उपयोग करने से गतिशील या क्षणिक डेटा को भी कैप्चर करने की अनुमति मिलेगी।टीडीआई ने 3500 रैक के भीतर संचार प्रोसेसर फ़ंक्शन को शामिल करने के अलावा पिछले संचार प्रोसेसर के मुकाबले कई क्षेत्रों में सुधार किया है।.

टीडीआई पूरे रैक के लिए कुछ सामान्य कार्य प्रदान करता है, हालांकि टीडीआई महत्वपूर्ण निगरानी पथ का हिस्सा नहीं है और समग्र निगरानी प्रणाली के उचित, सामान्य संचालन पर कोई प्रभाव नहीं पड़ता है।प्रत्येक रैक के लिए एक टीडीआई या आरआईएम की आवश्यकता होती हैटीडीआई रैक में केवल एक ही स्लॉट लेता है और हमेशा स्लॉट 1 में स्थित होता है (शक्ति आपूर्ति के बगल में) ।

ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) अनुप्रयोगों के लिए, 3500 सिस्टम को टीडीआई के टीएमआर संस्करण की आवश्यकता होती है।टीएमआर टीडीआई भी प्रदर्शन करता है ¢ मॉनिटर चैनल तुलना ¢. 3500 टीएमआर विन्यास मॉनिटर विकल्पों में निर्दिष्ट सेटअप का उपयोग कर निगरानी मतदान निष्पादित करता है. इस विधि का उपयोग करके,टीएमआर टीडीआई लगातार तीन (3) रिडंडेंट मॉनिटरों से आउटपुट की तुलना करता है. यदि टीएमआर का पता चलता है कि उन मॉनिटरों में से एक से जानकारी अब शेष दो के बराबर नहीं है (एक विन्यस्त प्रतिशत के भीतर),यह मॉनिटर को त्रुटि के रूप में चिह्नित करेगा और सिस्टम इवेंट सूची में एक घटना रखेगा.

3500 रैक को या तो RUN मोड या प्रोग्राम मोड में रखने के लिए प्रयोग किया जाता है। RUN मोड रैक के सामान्य संचालन की अनुमति देता है और कॉन्फ़िगरेशन परिवर्तनों को लॉक करता है।कार्यक्रम मोड रैक के सामान्य संचालन के लिए अनुमति देता है और यह भी स्थानीय या दूरस्थ रैक विन्यास के लिए अनुमति देता है. कुंजी को रैक से किसी भी स्थिति में हटाया जा सकता है, जिससे स्विच या तो RUN या PROGRAM स्थिति में रह सकता है।RUN स्थिति में लॉक स्विच आप अनधिकृत रैक पुनर्गठन को प्रतिबंधित करने की अनुमति देता हैकार्यक्रम स्थिति में लॉक स्विच किसी भी समय एक रैक के दूरस्थ पुनर्गठन की अनुमति देता है।

रिले जब 3500 रैक सामान्य रूप से काम कर रहा है या जब रैक के भीतर एक दोष का पता चला है इंगित करने के लिए। उपयोगकर्ता एक NO OK स्थिति की घोषणा करने के लिए या तो एक “OPEN” या “CLOSED” संपर्क का चयन कर सकते हैं।यह रिले हमेशा सामान्य ऊर्जा के रूप में काम करता है.

इस डिस्क का उपयोग गतिशील डेटा के चैनलों की संख्या को सक्षम करने के लिए किया जाता है जिसे टीडीआई समर्थन करेगा; गतिशील डेटा तरंगों को इकट्ठा करने की क्षमता को संदर्भित करता है। गतिशील डेटा के दो स्तर हैंःस्थिर-राज्य बिंदु ऐसे चैनल हैं जो या तो सॉफ्टवेयर कमांड के कारण या अलार्म घटना के कारण तरंग-रूप डेटा एकत्र करते हैं, और इसलिए वर्तमान मूल्यों, अनुसूचित तरंग रूप कैप्चर, और अलार्म डेटा कैप्चर का समर्थन करते हैं।परिवर्तनशील बिंदु मशीन की गति जैसे पैरामीटर परिवर्तनों के कारण तरंगरूप संग्रह की अतिरिक्त क्षमताओं के साथ स्थिर-राज्य बिंदु के सभी कार्य प्रदान करते हैं.
