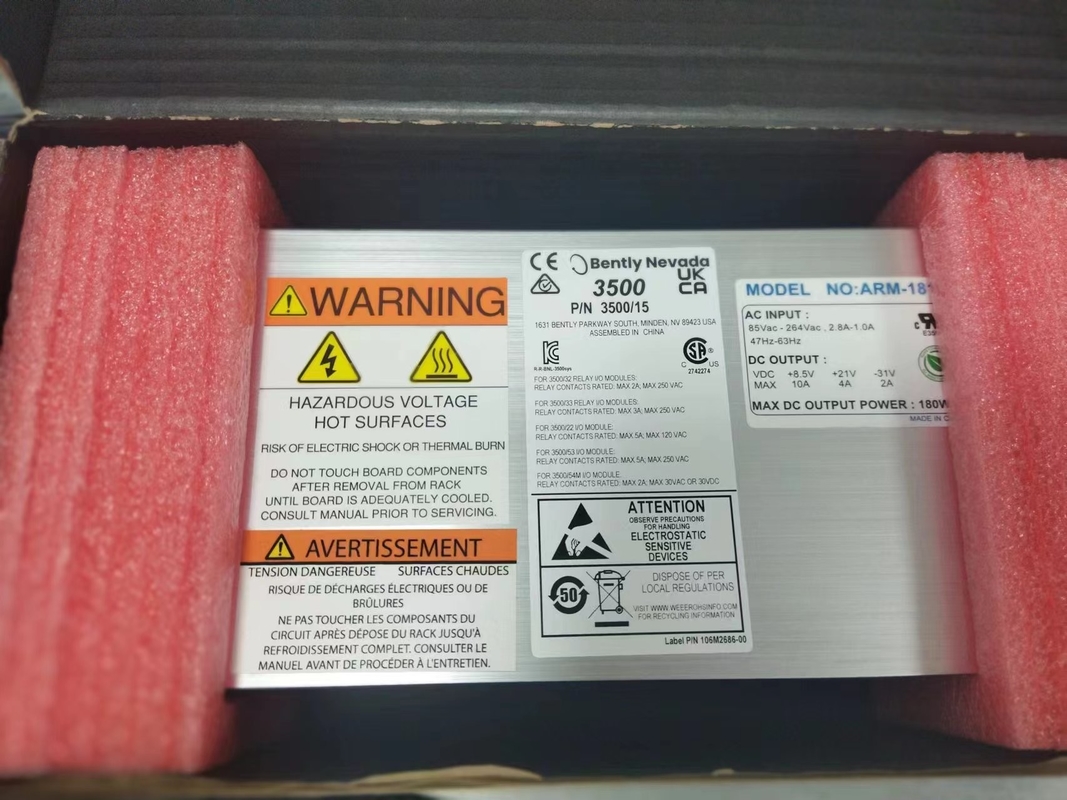

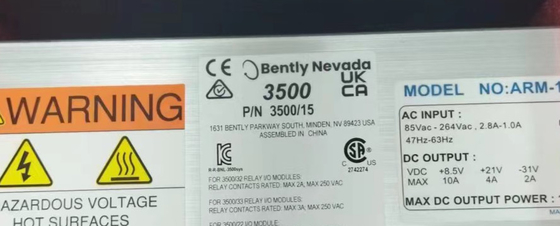

बेंटली नेवादा 3500/15 106M1079-01 पावर सप्लाई यूनिवर्सल एसी पावर सप्लाई मॉड्यूल

बेंटली नेवादा3500/15 106M1079-01 पावर सप्लाई यूनिवर्सल एसी पावर सप्लाई मॉड्यूल

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

3500 प्रणाली मशीन सुरक्षा अनुप्रयोगों के लिए उपयुक्त निरंतर, ऑनलाइन निगरानी प्रदान करती है,और इस तरह की प्रणालियों के लिए अमेरिकी पेट्रोलियम संस्थान के एपीआई 670 मानक की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया हैप्रणाली के मॉड्यूलर रैक आधारित डिजाइन में निम्नलिखित घटक शामिल हैंः

3500/05 उपकरण रैक (आवश्यक)

एक या दो 3500/15 बिजली आपूर्ति (आवश्यक)

3500/22M ट्रांजिंट डेटा इंटरफेस (TDI) मॉड्यूल (आवश्यक)

एक या अधिक 3500/XX मॉनिटर मॉड्यूल (आवश्यक)

एक या अधिक 3500/32M (4-चैनल) या 3500/33 (16-चैनल) रिले मॉड्यूल (वैकल्पिक)

एक या दो 3500/25 Keyphasor* मॉड्यूल (वैकल्पिक)

एक या अधिक 3500/92 संचार गेटवे मॉड्यूल (वैकल्पिक)

इनपुट/आउटपुट (I/O) मॉड्यूल (आवश्यक)

3500/94M वीजीए डिस्प्ले (वैकल्पिक)

आंतरिक या बाह्य आंतरिक सुरक्षा बाधाएं, या खतरनाक क्षेत्र के लिए गैल्वानिक अलगाव (वैकल्पिक)

3500 सिस्टम कॉन्फ़िगरेशन सॉफ्टवेयर (आवश्यक) सिस्टम घटकों का विवरण निम्नलिखित खंड और उनके व्यक्तिगत डेटाशीट में अधिक विस्तार से दिया गया है।

3500/15 पावर सप्लाई को एसी या डीसी इनपुट पावर के लिए ऑर्डर किया जा सकता है, जो दुनिया भर में वोल्टेज स्रोतों के साथ संगतता प्रदान करता है। लाइन शोर फ़िल्टर मानक हैं।3500 रैक एक ही आपूर्ति से संचालित किया जा सकता है, या दोहरी आपूर्ति का उपयोग उन स्थितियों के लिए अतिरेक प्रदान करने के लिए किया जा सकता है जो बिजली की रुकावट को सहन नहीं कर सकते हैं।

दोहरी आपूर्ति सबसे बाएं रैक स्लॉट के ऊपरी और निचले स्थानों में रहती है। अतिरेक आपूर्ति अलग वोल्टेज स्रोतों का उपयोग कर सकते हैं। उदाहरण के लिए,प्राथमिक (नीचे) आपूर्ति 120 वैक बिजली के साथ काम कर सकते हैं जबकि बैकअप (ऊपरी) आपूर्ति एक निर्बाध 24 Vdc स्रोत से संचालित किया जा सकता है.

प्रत्येक आपूर्ति व्यक्तिगत रूप से पूरे रैक और इसके मॉड्यूल को बिजली प्रदान कर सकती है। जब अतिरंजित आपूर्ति का उपयोग किया जाता है,निचली आपूर्ति रैक के लिए प्राथमिक शक्ति के रूप में कार्य करता है जबकि ऊपरी आपूर्ति एक बैकअप के रूप में कार्य करता है, प्राथमिक आपूर्ति विफल होने पर रैक कार्यों को बाधित किए बिना प्राथमिक रैक आपूर्ति के रूप में तुरंत और स्वचालित रूप से काम करने के लिए तैयार है।

3500/15 पावर सप्लाई मॉड्यूल में स्व-निरीक्षण कार्य होते हैं जो इसे यह निर्धारित करने की अनुमति देते हैं कि क्या उसके सभी आउटपुट वोल्टेज विनिर्देशों के भीतर हैं।मॉड्यूल बिजली की आपूर्ति के सामने पैनल पर एक हरे रंग की आपूर्ति ठीक एलईडी के माध्यम से यह घोषणा.
