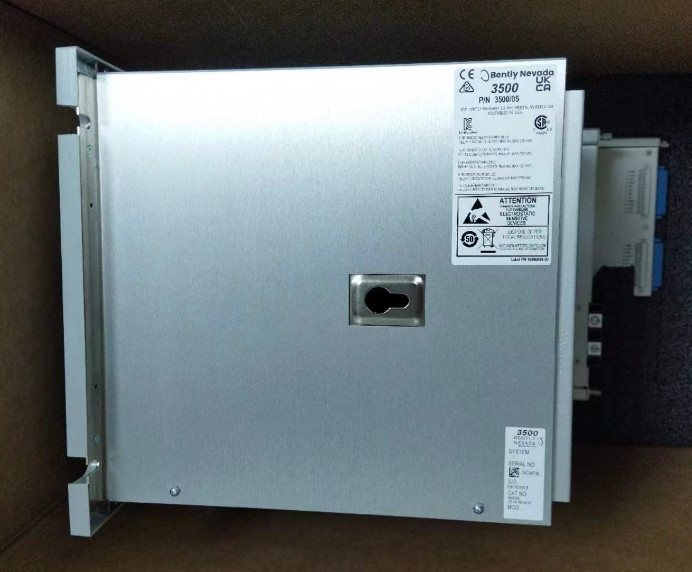

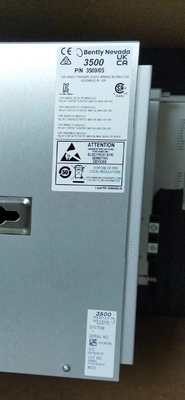

बेंटली नेवादा 3500/05 सिस्टम रैक मशीनरी की स्थिति की निगरानी

बेंटली नेवादा3500/05 सिस्टम रैक मशीनरी की स्थिति की निगरानी

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

रैक दो पावर सप्लाई और एक टीडीआई के लिए स्लॉट प्रदान करता है जो कि इन मॉड्यूल के लिए विशेष रूप से आरक्षित हैं।रैक में शेष 14 स्लॉट मॉनिटर के किसी भी संयोजन को समायोजित कर सकते हैं, डिस्प्ले, रिले, कीफासोर मॉड्यूल और संचार गेटवे मॉड्यूल। सभी मॉड्यूल रैक के बैकप्लेन में प्लग होते हैं और एक मुख्य मॉड्यूल और एक संबंधित I/O मॉड्यूल से मिलकर बनते हैं।

I/O मॉड्यूल पैनल-माउंट सिस्टम के लिए रैक के पीछे और बुलचेड-माउंट सिस्टम के लिए मुख्य मॉड्यूल के ऊपर स्थापित किया जाता है। मानक रैक गहराई 349 मिमी (13.75 इंच) है,जबकि फाड़ना माउंट रैक गहराई 267 मिमी है (10एनईएमए 4 और 4एक्स मौसम प्रतिरोधी आवास उपलब्ध हैं जब पर्यावरण संरक्षण के लिए आवश्यक हो या जब शुद्ध हवा का उपयोग किया जाए।

3500 सिस्टम रैक का उपयोग सभी 3500 मॉनिटर मॉड्यूल और बिजली की आपूर्ति को माउंट करने के लिए करें। रैक आपको 3500 मॉड्यूल को एक दूसरे के करीब रखने की अनुमति देता है, जिससे वे आसानी से संवाद कर सकते हैं,और प्रत्येक मॉड्यूल के लिए शक्ति वितरण के लिए आवश्यक बिजली की आपूर्ति को माउंट करने के लिए.

यह रैक प्रारूप रैक को दीवार या पैनल के खिलाफ माउंट करता है जब रैक के पीछे तक पहुंच संभव नहीं होती है। वायरिंग कनेक्शन और I/O मॉड्यूल रैक के सामने से उपलब्ध हैं।

3500/05 मिनी-रैक इस प्रारूप में उपलब्ध नहीं है। बिजली की आपूर्ति और रैक इंटरफ़ेस मॉड्यूल को सबसे बाईं रैक स्थितियों पर कब्जा करना चाहिए।शेष 14 रैक स्थिति (मिनी रैक के लिए सात रैक स्थिति) मॉड्यूल के किसी भी संयोजन के लिए उपलब्ध हैं.

आंतरिक बाधाओं के साथ रैक को 3500/04-01 आंतरिक बाधा ग्राउंडिंग मॉड्यूल की आवश्यकता होती है ताकि 3500/05 रैक के लिए IS पृथ्वी कनेक्शन प्रदान किया जा सके।इस ग्राउंडिंग मॉड्यूल एक समर्पित रैक स्थिति की आवश्यकता होती है.
