EA403 913-403-000-012 निकटता माप प्रणाली सापेक्ष विस्थापन के संपर्क रहित माप की अनुमति देता है

EA403 913-403-000-012निकटता माप प्रणाली सापेक्ष विस्थापन के संपर्क रहित माप की अनुमति देता है

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

यह प्रणाली एक TQ403 गैर-संपर्क सेंसर और एक IQS450 सिग्नल कंडीशनर के आसपास आधारित है। ये एक साथ, एक कैलिब्रेटेड निकटता माप प्रणाली बनाते हैं जिसमें प्रत्येक घटक विनिमेय होता है।प्रणाली ट्रांसड्यूसर टिप और लक्ष्य के बीच की दूरी के अनुपात में एक वोल्टेज या एक वर्तमान आउटपुट, जैसे कि एक मशीन शाफ्ट।

ट्रांसड्यूसर का सक्रिय भाग तार का एक कॉइल है जो उपकरण के सिर के अंदर ढाला गया है, जो (पॉलीआमाइड-इमाइड) से बना है। ट्रांसड्यूसर शरीर स्टेनलेस स्टील से बना है। लक्ष्य सामग्री को,सभी मामलों में, धातु हो।

ट्रांसड्यूसर शरीर केवल मीट्रिक धागे के साथ उपलब्ध है। TQ403 में एक एकीकृत समाक्षीय केबल है, जो एक स्व-लॉकिंग लघु समाक्षीय कनेक्टर के साथ समाप्त होता है।विभिन्न केबल लंबाई (अंतर्निहित और विस्तार) का आदेश दिया जा सकता है.

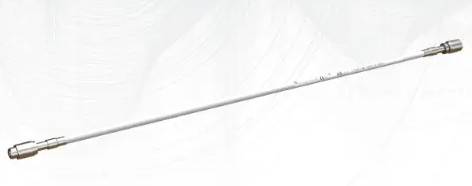

TQ403 ट्रांसड्यूसर एक एकल EA403 एक्सटेंशन केबल के साथ मिलान किया जा सकता है प्रभावी रूप से सामने के अंत को लम्बा करने के लिए। वैकल्पिक आवास,एकीकृत और विस्तार केबलों के बीच कनेक्शन के यांत्रिक और पर्यावरण संरक्षण के लिए जंक्शन बॉक्स और इंटरकनेक्शन प्रोटेक्टर उपलब्ध हैं.

TQ4xx आधारित निकटता माप प्रणाली को संबद्ध मशीनरी निगरानी प्रणालियों जैसे मॉड्यूल (कार्ड) या मॉड्यूल, या किसी अन्य बिजली आपूर्ति द्वारा संचालित किया जा सकता है।

IQS450 सिग्नल कंडीशनर में एक उच्च आवृत्ति मॉड्यूलेटर/डेमोड्यूलेटर होता है जो ट्रांसड्यूसर को ड्राइविंग सिग्नल प्रदान करता है।यह आवश्यक विद्युत चुम्बकीय क्षेत्र के अंतर को मापने के लिए इस्तेमाल किया उत्पन्न करता हैकंडीशनर सर्किट उच्च गुणवत्ता वाले घटकों से बना है और एल्यूमीनियम एक्सट्रूज़न में लगाया गया है।
