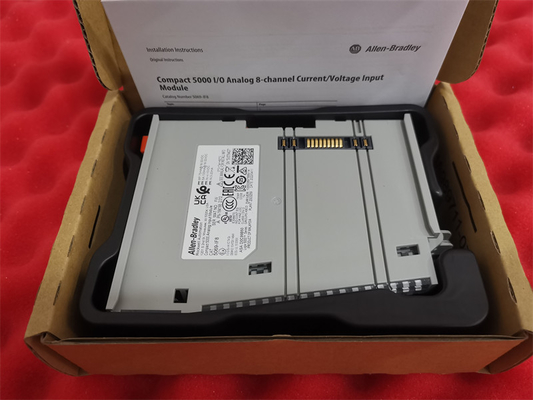

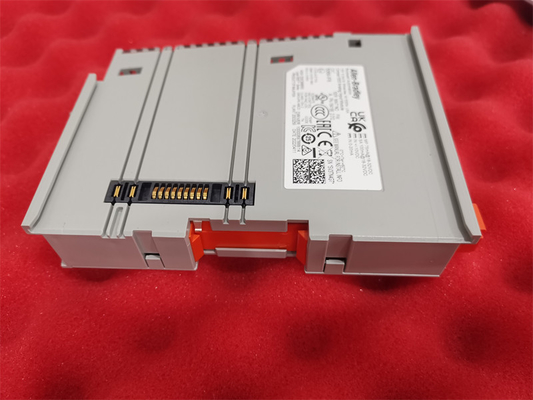

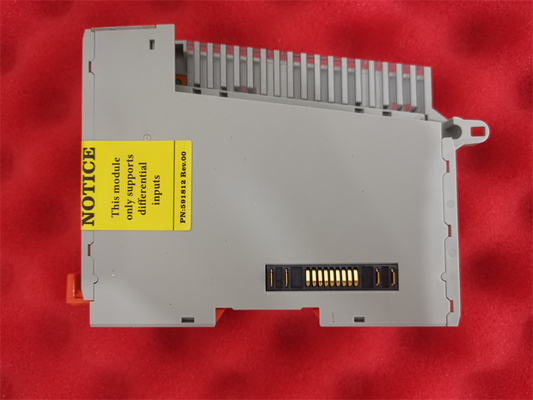

एलन-ब्रैडली 5069-IF8 आठ (8) डिफरेंशियल एनालॉग इनपुट चैनल मॉड्यूल

एलन-ब्रैडली 5069-IF8 एक कॉम्पैक्ट 5000 I/O मॉड्यूल है। यह मॉड्यूल एक एनालॉग इनपुट मॉड्यूल है जिसमें मुख्य रूप से आठ (8) अंतर इनपुट चैनल हैं। संगत वोल्टेज सिग्नल रेंज ±10VDC है,0-10वीडीसी और 0-5वीडीसी जबकि लागू करंट सिग्नल रेंज 0-20 एमए और 4-20 एमए है.

5069-IF8 का उपयोग आमतौर पर एनालॉग सेंसर और ट्रांसमीटर के इंटरफेस में किया जाता है। यह मॉड्यूल एनालॉग सिग्नल को स्वीकार करता है और प्राप्त डेटा को डिजिटल जानकारी में परिवर्तित करता है।रूपांतरण सिग्मा-डेल्टा टू 24-बिट मल्टीप्लेक्स्ड एनालॉग टू डिजिटल कन्वर्टर (एडीसी) के माध्यम से पूरा किया जाता हैपरिवर्तित डेटा IEEE 32-बिट फ्लोटिंग बिंदु डेटा प्रारूप में सहेजा जाता है। परिवर्तित डिजिटल डेटा को ऑनबोर्ड डेटा अलार्म सक्षम करने के लिए आगे संसाधित किया जा सकता है,इंजीनियरिंग इकाइयों के लिए स्केलिंग और वास्तविक समय चैनल नमूनाकरण.

इस मॉड्यूल में प्रति चैनल 625 μs और प्रति समूह 2.5 ms का स्कैन समय है। इसमें 5, 10 (50/60 डिफ़ॉल्ट), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 हर्ट्जइन फ़िल्टर सेटिंग्स का उपयोग आमतौर पर डेटा को रैखिक बनाने के लिए किया जाता है, विशेष रूप से इनपुट डेटा जो अस्थिर और कम समय में तेजी से बदलते हैं. इसके अतिरिक्त यह मॉड्यूल एक हाईवे एड्रेस करने योग्य रिमोट ट्रांसड्यूसर (HART) टर्मिनल के साथ उपयोग के लिए संगत है. उपयोगकर्ता को केवल 250 जोड़ने की आवश्यकता है?HART ट्रांसमीटर अनुपालन के लिए वर्तमान लूप में प्रतिरोधक. इस मॉड्यूल में अंतर्निहित अधिभार सुरक्षा और ओपन सर्किट का पता लगाने है. ओपन सर्किट का पता लगाने का पता लगाया जाता है जब सिग्नल स्तर एक विशिष्ट स्तर से नीचे हैं जैसे कि + पूर्ण पैमाने,वोल्टेज और 4 से 20 एमए के दायरे के लिए < 2 सेकंड, < 2 s.

इस मॉड्यूल का चैनल-टू-चैनल कॉमन मोड वोल्टेज +/- 10V है।यह वोल्टेज और करंट दोनों मोड में अधिकतम +/- 30V DC के ओवरवोल्टेज संरक्षण के साथ आता है और करंट मोड में अधिकतम +/- 30 mA ओवरकोर्टेज संरक्षण के साथ आता है।यह ड्राइव 8 पीले/लाल I/O सूचक एलईडी और 1 हरे/लाल मॉड्यूल सूचक एलईडी के साथ आता है, यह एक खुले प्रकार के संलग्नक का उपयोग करता है, और यह कारखाने-केलिब्रेटेड है।इस मॉड्यूल के MOD पावर या मॉड्यूल बस पावर में एक वोल्टेज रेंज और दोनों रेंज के लिए 18-32V DC की एक पासथ्रू वोल्टेज रेंज है, अधिकतम धारा 75 mA है, और अधिकतम नामित धारा 9.55 mA है। 5069-IF8 मॉड्यूल में एक सेंसर एक्ट्यूएटर (SA) फील्ड पावर वोल्टेज रेंज 18-32V DC है,पासथ्रू वोल्टेज रेंज 0-32V DC है, अधिकतम फील्ड पावर करंट 100 एमए है, और मॉड्यूल की अधिकतम रेटेड करंट 9.95 ए है। इसका अधिकतम पावर डिसिपेशन वोल्टेज मोड पर 2.1 W और वर्तमान मोड पर 2.4 W है,जबकि अधिकतम थर्मल अपव्यय 7 हैवोल्टेज मोड पर 2 BTU/घंटे और वर्तमान मोड पर 8.2 BTU/घंटे। यह 0-60 oC के तापमान पर भी सबसे अच्छा काम करता है और इसे -40-85 oC के तापमान पर संग्रहीत किया जा सकता है।
