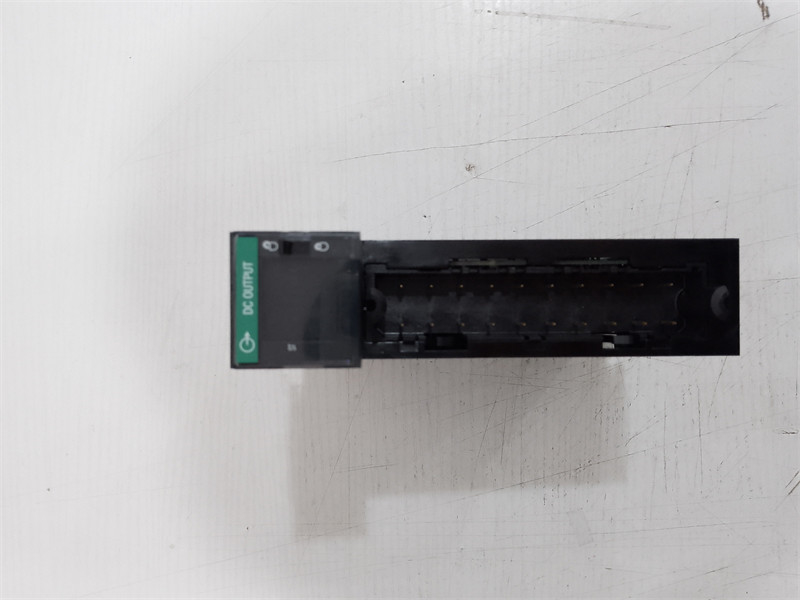

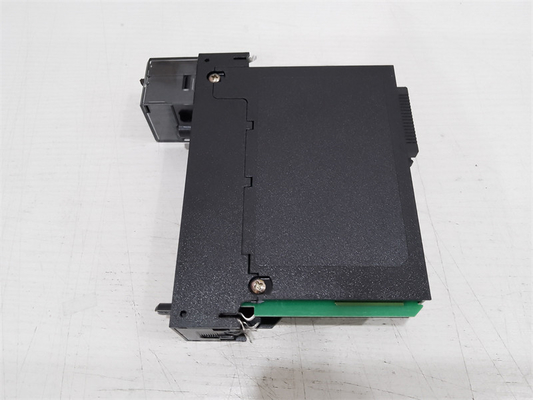

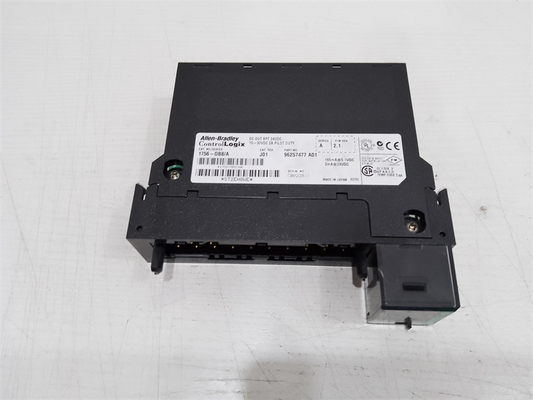

एलन-ब्रैडली 1756-ओबी8 कंट्रोललॉगिक्स डिजिटल डीसी 8 आउटपुट मॉड्यूल 24VDC

एलन-ब्रैडली 1756-ओबी8 एक कंट्रोललॉगिक्स असतत आउटपुट मॉड्यूल है। यह मॉड्यूल 10-30 वीडीसी के आउटपुट वोल्टेज रेंज को 24 वीडीसी के नाममात्र मूल्य के साथ प्रदान करता है।इसका उपयोग विद्युत भारों को ऊर्जा देने के लिए किया जाता है जो डीसी वोल्टेज के साथ-साथ एसी भारों में संचालित होते हैं, एक इंटरपोजिंग सर्किटरी के साथ इस्तेमाल किया।

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleयह एक स्थानीय I/O घटक के रूप में या एक वितरित I/O प्रणाली के हिस्से के रूप में कार्य करने के लिए संगत है।यह किसी भी उपलब्ध 1756-ControlLogix चेसिस पर स्थापित किया जा सकता है और मानक या बिजली की आपूर्ति मॉड्यूल के साथ संचालित.

1756-ओबी8 में 5.1 वीडीसी पर 165 एमए और 24 वीडीसी पर 2 एमए का बैकप्लेन करंट ड्रॉ होता है जबकि कुल बैकप्लेन पावर 0.89 डब्ल्यू और 2.5 डब्ल्यू @ 60 डिग्री सेल्सियस (140 डिग्री फारेनहाइट) का पावर डिसिप्शन और 8 का थर्मल डिसिप्शन होता है.इस आउटपुट मॉड्यूल का प्रत्येक चैनल प्रति मॉड्यूल 2 एम्पर्स @ 60 °C (140 °F) और 8 एम्पर्स @ 60 °C (140 °F) तक प्रदान कर सकता है।

इस मॉड्यूल में विद्युत भार के लिए मॉड्यूल के प्रत्येक चैनल को जोड़ने के लिए एक हटाने योग्य टर्मिनल ब्लॉक (RTB) का उपयोग किया जाता है।संगत आरटीबी 1756-टीबीएनएच और 1756-टीबीएसएच हैं जबकि उपयुक्त आरटीबी कुंजीकरण उपयोगकर्ता द्वारा परिभाषित हैयांत्रिक कुंजीकरण।

यह हार्डवेयर कॉन्फ़िगरेशन में दर्ज किया जाता है जहां मॉड्यूल पैरामीटर और गुणों को आगे संशोधित किया जा सकता है/ इनमें से कुछ पैरामीटर अनुरोध पैकेट अंतराल (आरपीआई), फिल्टर समय,मॉड्यूल अवरोध और कई अन्य.

यह मॉड्यूल एक रिमूवेबल टर्मिनल ब्लॉक (RTB) का उपयोग करता है जो या तो 1756-TBNH या 1756-TBSH (20 पिन RTB) हो सकता है। इस मॉड्यूल में निम्नलिखित संचार प्रारूप उपलब्ध हैंः रैक अनुकूलन,केवल सुनना - रैक अनुकूलन1756-OB8 मॉड्यूल के लिए पायलट ड्यूटी भी उपलब्ध है।

1756-OB8 मॉड्यूल में 12/24 वोल्ट डीसी स्रोत की वोल्टेज श्रेणी और 10 से 30 वोल्ट डीसी की ऑपरेटिंग रेंज है। इसका वर्तमान निकासी 5.1V पर 165 mA और 24V पर 2 mA है। इसकी बैकप्लेन शक्ति 0.89 W है,60 डिग्री सेल्सियस (140 डिग्री फ़ारेनहाइट) पर 2.5 वाट का अधिकतम अपव्यय और 8.53 बीटीयू/घंटा का थर्मल अपव्यय।इस मॉड्यूल की अधिकतम ऑफ-स्टेट रिसाव धारा 1 mA प्रति बिंदु है और एक ऑन-स्टेट के दौरान, इसमें 2 ए पर 1.2 वी डीसी की अधिकतम वोल्टेज ड्रॉप होती है। इसमें 60 डिग्री सेल्सियस पर प्रति बिंदु अधिकतम 2 ए की अधिकतम धारा और प्रति मॉड्यूल 60 डिग्री सेल्सियस पर अधिकतम 8 ए की धारा होती है।इसका प्रति बिंदु 4 ए प्रति 10 एमएस का सर्ज करंट है जो 60 डिग्री सेल्सियस पर हर 1 सेकंड में दोहराया जा सकता है और इसका न्यूनतम लोड करंट प्रति बिंदु 2 एमए है. मॉड्यूल का अलगाव वोल्टेज 250V पर निरंतर है. यह मॉड्यूल आपको प्रति बिंदु दोष मोड में स्थितियों को संशोधित करने और प्रति बिंदु प्रोग्राम मोड में स्थितियों को संशोधित करने की अनुमति देता है.दोनों के लिए विकल्प हैं Hold Last State1756-OB8 मॉड्यूल के लिए तापमान सीमा 0 से 60 डिग्री सेल्सियस है जब ऑपरेशन में और -40 से 85 डिग्री सेल्सियस जब ऑपरेशन में नहीं है।इसमें अधिकतम 60 डिग्री सेल्सियस का तापमान और 5% से 95% तक की नॉन-कंडेनसिंग सापेक्ष आर्द्रता होती है।.
