| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20CP3484 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20CP3484 |
|---|---|---|---|
| उत्पाद प्रकार: | सीपीयू मॉड्यूल | आईडी कोड: | 0x23A6 |
| आंतरिक I/O: | 0.6 डब्ल्यू | इनपुट वोल्टेज: | 24 वीडीसी -15% / +20% |
| आयाम: | 200*99*85 मिमी | गारंटी: | 1 साल |
| प्रमुखता देना: | B&R X20 सिस्टम PLC CPU मॉड्यूल,X20CP3484 B&R,B&R X20 PLC CPU मॉड्यूल |
||

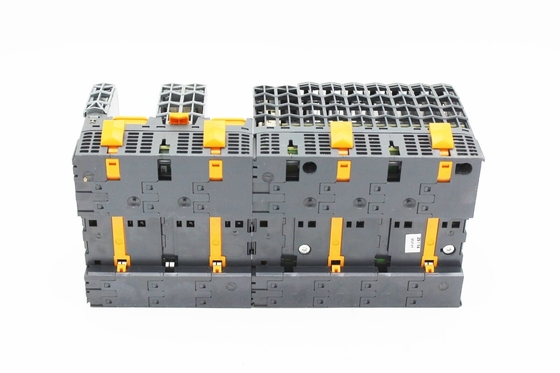

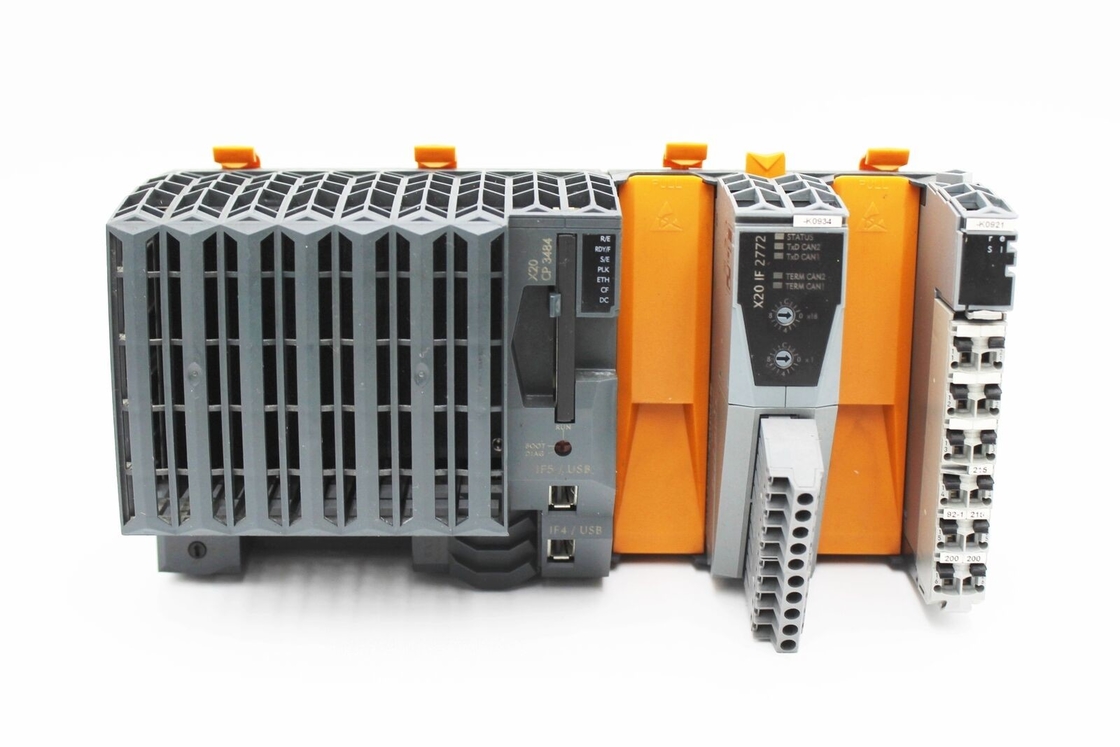

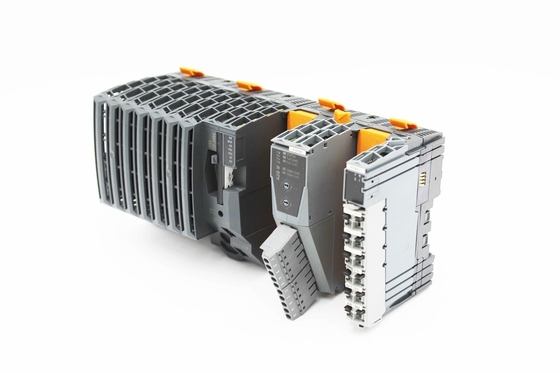

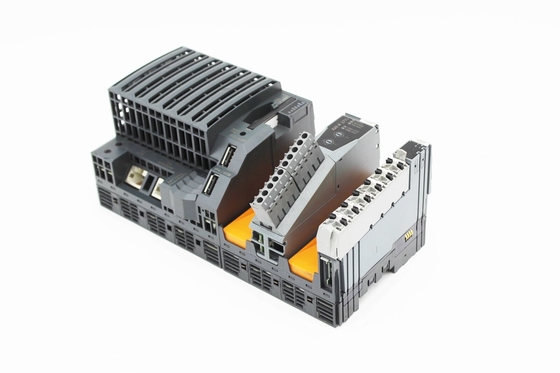

X20CP3484
X20CP3484 X20 सिस्टम के लिए सबसे छोटा Celeron आधारित CPU है।हालाँकि, इसका सबसे छोटा चक्र समय 800 µs अभी भी इसकी शक्ति को दर्शाता है।बुनियादी विशेषताएं बड़े प्रकारों के समान ही हैं।
ईथरनेट और यूएसबी ऑनबोर्ड हैं।इसके अलावा, CPU में रीयल-टाइम संचार के लिए एक POWERLINK कनेक्शन होता है।अतिरिक्त इंटरफ़ेस मॉड्यूल के लिए तीन बहुउद्देश्यीय स्लॉट भी हैं।
CPU मॉडल X20CP3484 और X20CP3484-1 केवल SDRAM आकार से भिन्न होते हैं।
| इंटरफेस | 1x RS232, 1x ईथरनेट, 1x पावरलिंक V1/V2, 2x USB, 1x X2X लिंक |
| सिस्टम मॉड्यूल | सी पी यू |
| बी एंड आर आईडी कोड | 0x23A6 |
| शीतलक | बिना पंखे |
| स्थिति संकेतक | सीपीयू फ़ंक्शन, अधिक तापमान, ईथरनेट, पावरलिंक, कॉम्पैक्ट फ्लैश, बैटरी |
| निदान | |
| बैटरी | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| सीपीयू समारोह | हाँ, LED स्थिति संकेतक का उपयोग करना |
| कॉम्पैक्ट फ़्लैश | हाँ, LED स्थिति संकेतक का उपयोग करना |
| ईथरनेट | हाँ, LED स्थिति संकेतक का उपयोग करना |
| पावरलिंक | हाँ, LED स्थिति संकेतक का उपयोग करना |
| ज्यादा तापमान | हाँ, LED स्थिति संकेतक का उपयोग करना |
| निदान - प्रशंसक | - |
| सहायता | |
| एसीओपीओएस समर्थन | हाँ |
| दृश्य घटक समर्थन | हाँ |
| मेमोरी कार्ड, इंटरफेस मॉड्यूल और यूएसबी के बिना बिजली की खपत | 10.5 डब्ल्यू |
| X2X लिंक और I/O बिजली आपूर्ति की आंतरिक बिजली खपत | |
| बस | 1.42 डब्ल्यू |
| आंतरिक I/O | 0.6 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | - |
| विद्युत अलगाव | |
| IF1 - IF2 | हाँ |
| IF1 - IF3 | हाँ |
| IF1 - IF4 | नहीं |
| IF1 - IF5 | नहीं |
| IF1 - IF6 | हाँ |
| IF2 - IF4 | हाँ |
| IF2 - IF5 | हाँ |
| IF3 - IF4 | हाँ |
| IF3 - IF5 | हाँ |
| IF4 - IF5 | नहीं |
| IF4 - IF6 | हाँ |
| IF5 - IF6 | हाँ |
| पीएलसी - IF1 | नहीं |
| पीएलसी - IF2 | हाँ |
| पीएलसी - IF3 | हाँ |
| पीएलसी - IF4 | नहीं |
| पीएलसी - IF5 | नहीं |
| पीएलसी - IF6 | हाँ |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ENV1 |
| केआर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| आगत बहाव | मैक्स।2.2 ए |
| फ्यूज | एकीकृत, बदला नहीं जा सकता |
| रिवर्स पोलरिटी प्रोटेक्शन | हाँ |
| नाममात्र उत्पादन शक्ति | 7 डब्ल्यू |
| समानांतर कनेक्शन | हाँ |
| निरर्थक संचालन | हाँ |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| फ्यूज | आवश्यक लाइन फ्यूज: मैक्स।10 ए, धीमी गति से झटका |
| नाममात्र आउटपुट वोल्टेज | 24 वीडीसी |
| अनुमेय संपर्क लोड | 10:00 पूर्वाह्न |
| स्थिति संकेतक | अधिभार, परिचालन स्थिति, मॉड्यूल स्थिति, RS232 डेटा स्थानांतरण |
| निदान | |
| RS232 डेटा ट्रांसफर | हाँ, LED स्थिति संकेतक का उपयोग करना |
| मॉड्यूल रन / त्रुटि | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| अधिभार | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| विद्युत अलगाव | |
| I/O आपूर्ति - I/O बिजली की आपूर्ति | नहीं |
| CPU/X2X लिंक आपूर्ति - CPU/X2X लिंक बिजली की आपूर्ति | हाँ |
| कॉम्पैक्ट फ्लैश स्लॉट | 1 |
| वास्तविक समय घड़ी | गैर-वाष्पशील, संकल्प 1 एस, -20 से 20 पीपीएम सटीकता 25 डिग्री सेल्सियस पर |
| एफपीयू | हाँ |
| प्रोसेसर | |
| टाइप | सेलेरॉन 266 (संगत) |
| L2 कैश | - |
| डेटा और प्रोग्राम कोड के लिए L1 कैश | 2x 16 केबी |
| एकीकृत I/O प्रोसेसर | पृष्ठभूमि में I/O डेटा बिंदुओं को संसाधित करता है |
| मॉड्यूलर इंटरफ़ेस स्लॉट | 3 |
| अवशेष चर | मैक्स।64 केबी |
| सबसे छोटा कार्य वर्ग चक्र समय | 800 µs |
| विशिष्ट निर्देश चक्र समय | 0.007 µs |
| डेटा बफरिंग | |
| बैटरी की निगरानी | हाँ |
| लिथियम बैटरी | कम से कम 3 साल |
| मानक स्मृति | |
| टक्कर मारना | 32 एमबी एसडीआरएएम |
| उपयोगकर्ता रैम | 1 एमबी एसआरएएम |
| इंटरफ़ेस IF1 | |
| टाइप | RS232 |
| प्रकार | 12-पिन टर्मिनल ब्लॉक TB12 . के माध्यम से कनेक्शन |
| अंतरण दर | मैक्स।115.2 kbit/s |
| इंटरफ़ेस IF2 | |
| टाइप | ईथरनेट |
| प्रकार | परिरक्षित RJ45 |
| दिशा और रेखा | मैक्स।2 स्टेशनों के बीच 100 मीटर (खंड की लंबाई) |
| अंतरण दर | 10/100 एमबीटी/एस |
| इंटरफ़ेस IF3 | |
| फील्डबस | पावरलिंक V1/V2 |
| टाइप | 100BASE-T (एएनएसआई/आईईईई 802.3) |
| प्रकार | परिरक्षित RJ45 |
| दिशा और रेखा | मैक्स।2 स्टेशनों के बीच 100 मीटर (खंड की लंबाई) |
| अंतरण दर | 100 एमबीटी/एस |
| इंटरफ़ेस IF4 | |
| टाइप | यूएसबी 1.1 |
| प्रकार | अ लिखो |
| मैक्स।आउटपुट करेंट | 0.5 ए |
| इंटरफ़ेस IF5 | |
| टाइप | यूएसबी 1.1 |
| प्रकार | अ लिखो |
| मैक्स।आउटपुट करेंट | 0.5 ए |
| इंटरफ़ेस IF6 | |
| टाइप | X2X लिंक मास्टर |
| मात्रा | 1 |
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 वर्ग मीटर | कोई सीमा नहीं |
| > 2000 वर्ग मीटर | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 वर्ग मीटर की कमी |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | 0 से 55 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | 0 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | - |
| भंडारण | -25 से 70 डिग्री सेल्सियस |
| यातायात | -25 से 70 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | एप्लिकेशन मेमोरी (कॉम्पैक्टफ्लैश) को अलग से ऑर्डर करें डिलीवरी में शामिल बैकअप बैटरी X20 एंड कवर प्लेट (दाएं) डिलीवरी में शामिल है डिलीवरी में शामिल 12-पिन X20 टर्मिनल ब्लॉक डिलीवरी में शामिल इंटरफ़ेस मॉड्यूल स्लॉट कवर |
| आयाम | |
| चौड़ाई | 200 मिमी |
| कद | 99 मिमी |
| गहराई | 85 मिमी |
