| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20CP1483 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20CP1483 |
|---|---|---|---|
| सिस्टम मॉड्यूल: | सी पी यू | घड़ी आवृत्ति: | 100 मेगाहर्ट्ज |
| टक्कर मारना: | 32 एमबी एसडीआरएएम | गारंटी: | 1 साल |
| आयाम: | 150*99*85 मिमी | वज़न: | 300 ग्राम |
| प्रमुखता देना: | इंटीग्रेटेड I/O प्रोसेसर BR ऑटोमेशन पीएलसी,X20CP1483,B&R X20 PLC सिस्टम सीपीयू |
||
पदार्थ संख्या:
X20CP1483

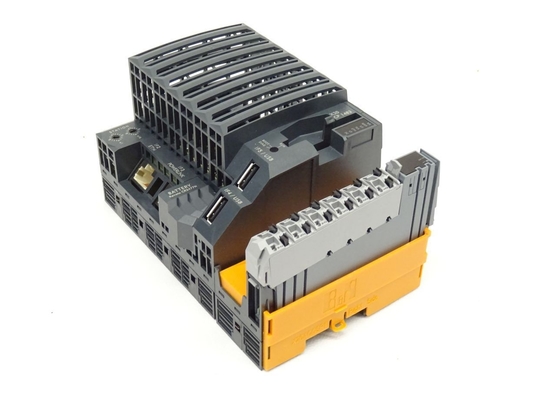

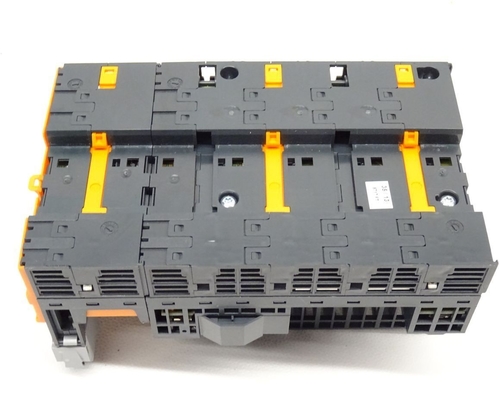

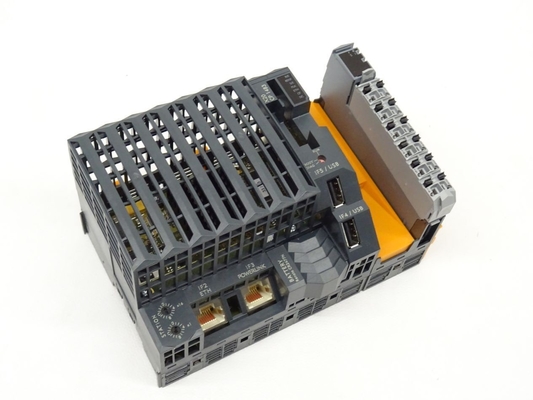

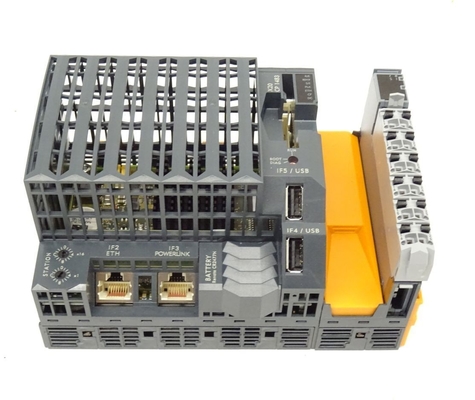

इंटेल x86-आधारित, 100 मेगाहर्ट्ज-संगत X20CP1483 एंट्री-लेवल X20 CPU का प्रतिनिधित्व करता है।एक इष्टतम मूल्य/प्रदर्शन अनुपात के साथ, इसमें सभी बड़े CPU के समान बुनियादी विशेषताएं हैं।
ऑनबोर्ड ईथरनेट और यूएसबी मानक हैं।इसके अलावा, CPU में वास्तविक समय में कठिन संचार के लिए एक POWERLINK कनेक्शन है।लचीलापन बढ़ाने के लिए एक अतिरिक्त इंटरफ़ेस मॉड्यूल के लिए एक और स्लॉट उपलब्ध है।
दो वेरिएंट X20CP1483 और X20CP1483-1 के बीच एकमात्र अंतर SDRAM के आकार का है।
| बी एंड आर आईडी कोड | 0xC370 |
| शीतलक | बिना पंखे |
| स्थिति संकेतक | सीपीयू फ़ंक्शन, ईथरनेट, पावरलिंक, कॉम्पैक्ट फ्लैश, बैटरी |
| निदान | |
| बैटरी | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| सीपीयू समारोह | हाँ, LED स्थिति संकेतक का उपयोग करना |
| कॉम्पैक्ट फ़्लैश | हाँ, LED स्थिति संकेतक का उपयोग करना |
| ईथरनेट | हाँ, LED स्थिति संकेतक का उपयोग करना |
| पावरलिंक | हाँ, LED स्थिति संकेतक का उपयोग करना |
| तापमान | हाँ, सॉफ्टवेयर रजिस्टर का उपयोग करना |
| सहायता | |
| नियंत्रक अतिरेक | नहीं |
| भंडारण स्वास्थ्य डेटा समर्थन | हाँ |
| एसीओपीओएस समर्थन | हाँ |
| दृश्य घटक समर्थन | हाँ |
| इंटरफ़ेस मॉड्यूल और यूएसबी के बिना बिजली की खपत | 8.6 डब्ल्यू |
| X2X लिंक बिजली आपूर्ति के लिए बिजली की खपत | 1.42 डब्ल्यू |
| बिजली की खपत | |
| आंतरिक I/O | 0.6 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | - |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ENV1 |
| केआर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| आगत बहाव | मैक्स।1.5 ए |
| फ्यूज | एकीकृत, बदला नहीं जा सकता |
| रिवर्स पोलरिटी प्रोटेक्शन | हाँ |
| नाममात्र उत्पादन शक्ति | 7 डब्ल्यू |
| समानांतर कनेक्शन | हाँ |
| निरर्थक संचालन | हाँ |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| फ्यूज | आवश्यक लाइन फ्यूज: मैक्स।10 ए, धीमी गति से झटका |
| नाममात्र आउटपुट वोल्टेज | 24 वीडीसी |
| अनुमेय संपर्क लोड | 10:00 पूर्वाह्न |
| स्थिति संकेतक | अधिभार, परिचालन स्थिति, मॉड्यूल स्थिति, RS232 डेटा स्थानांतरण |
| निदान | |
| RS232 डेटा ट्रांसफर | हाँ, LED स्थिति संकेतक का उपयोग करना |
| मॉड्यूल रन / त्रुटि | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| अधिभार | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| विद्युत अलगाव | |
| I/O आपूर्ति - I/O बिजली की आपूर्ति | नहीं |
| CPU/X2X लिंक आपूर्ति - CPU/X2X लिंक बिजली की आपूर्ति | हाँ |
| कॉम्पैक्ट फ्लैश स्लॉट | 1 |
| वास्तविक समय घड़ी | गैर-वाष्पशील, संकल्प 1 एस, -10 से 10 पीपीएम सटीकता 25 डिग्री सेल्सियस पर |
| एफपीयू | हाँ |
| प्रोसेसर | |
| टाइप | एटम E620T |
| घड़ी की आवृत्ति | 0.6 गीगाहर्ट्ज |
| L1 कैश | |
| डेटा कोड | 24 केबी |
| प्रोग्राम कोड | 32 केबी |
| L2 कैश | 512 केबी |
| एकीकृत I/O प्रोसेसर | पृष्ठभूमि में I/O डेटा बिंदुओं को संसाधित करता है |
| मॉड्यूलर इंटरफ़ेस स्लॉट | 1 |
| अवशेष चर | मैक्स।256 केबी |
| सबसे छोटा कार्य वर्ग चक्र समय | 400 µs |
| विशिष्ट निर्देश चक्र समय | 0.0075 µs |
| डेटा बफरिंग | |
| बैटरी की निगरानी | हाँ |
| लिथियम बैटरी | न्यूनतम।23 डिग्री सेल्सियस परिवेश के तापमान पर 2 साल |
| मानक स्मृति | |
| टक्कर मारना | 256 एमबी डीडीआर2 एसडीआरएएम |
| उपयोगकर्ता रैम | 1 एमबी एसआरएएम |
| इंटरफ़ेस IF1 | |
| संकेत | RS232 |
| प्रकार | 12-पिन टर्मिनल ब्लॉक X20TB12 . के माध्यम से कनेक्शन |
| मैक्स।दूरी | 900 वर्ग मीटर |
| अंतरण दर | मैक्स।115.2 kbit/s |
| इंटरफ़ेस IF2 | |
| संकेत | ईथरनेट |
| प्रकार | 1x RJ45 परिरक्षित |
| दिशा और रेखा | मैक्स।2 स्टेशनों के बीच 100 मीटर (खंड की लंबाई) |
| अंतरण दर | 10/100/1000 एमबीटी/एस |
| स्थानांतरण करना | |
| एक प्रकार की प्रोग्रामिंग की पर्त | 10BASE-T/100BASE-TX/1000BASE-T |
| अर्ध द्वैध | हाँ |
| फुल डुप्लेक्स | हाँ |
| स्व समझौता | हाँ |
| ऑटो-एमडीआई / एमडीआईएक्स | हाँ |
| इंटरफ़ेस IF3 | |
| फील्डबस | POWERLINK (V1/V2) नोड को प्रबंधित या नियंत्रित करता है |
| टाइप | टाइप 4 |
| प्रकार | 1x RJ45 परिरक्षित |
| दिशा और रेखा | मैक्स।2 स्टेशनों के बीच 100 मीटर (खंड की लंबाई) |
| अंतरण दर | 100 एमबीटी/एस |
| स्थानांतरण करना | |
| एक प्रकार की प्रोग्रामिंग की पर्त | 100BASE-TX |
| अर्ध द्वैध | हाँ |
| फुल डुप्लेक्स | पावरलिंक मोड: नहीं / ईथरनेट मोड: हाँ |
| स्व समझौता | हाँ |
| ऑटो-एमडीआई / एमडीआईएक्स | हाँ |
| इंटरफ़ेस IF4 | |
| टाइप | यूएसबी 1.1/2.0 |
| प्रकार | अ लिखो |
| मैक्स।आउटपुट करेंट | 0.5 ए |
| इंटरफ़ेस IF5 | |
| टाइप | यूएसबी 1.1/2.0 |
| प्रकार | अ लिखो |
| मैक्स।आउटपुट करेंट | 0.5 ए |
| इंटरफ़ेस IF6 | |
| फील्डबस | X2X लिंक मास्टर |
| विद्युत अलगाव | ईथरनेट (IF2), POWERLINK (IF3) और X2X (IF6) एक दूसरे से अलग, अन्य इंटरफेस से और पीएलसी से |
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 वर्ग मीटर | कोई सीमा नहीं |
| > 2000 वर्ग मीटर | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 वर्ग मीटर की कमी |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | अनुभाग "डेरेटिंग" देखें। |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | एप्लिकेशन मेमोरी (कॉम्पैक्टफ्लैश) को अलग से ऑर्डर करें डिलीवरी में शामिल बैकअप बैटरी X20 एंड कवर प्लेट (दाएं) डिलीवरी में शामिल है डिलीवरी में शामिल 12-पिन X20 टर्मिनल ब्लॉक डिलीवरी में शामिल इंटरफ़ेस मॉड्यूल स्लॉट कवर |
| आयाम | |
| चौड़ाई | 150 मिमी |
| कद | 99 मिमी |
| गहराई | 85 मिमी |
| वज़न | 400 ग्राम |
