| उत्पत्ति के प्लेस: | स्वीडन (एसई) |
| ब्रांड नाम: | ABB |
| प्रमाणन: | CO |
| मॉडल संख्या: | 89एनजी03 जीजेआर4503500आर0001 |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | $1000 |
| पैकेजिंग विवरण: | 6.4" x 6.4" x 4.8" (16 सेमी x 16 सेमी x 12 सेमी) |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10 प्रतिशत |
| ब्रांड नाम: | ABB | मॉडल: | 89एनजी03 जीजेआर4503500आर0001 |
|---|---|---|---|
| उत्पाद आईडी: | GJR4503500R0001 | स्थिति: | नया |
| कुल वजन: | 1 किलो | पैकिंग का आकार: | 6.4" x 6.4" x 4.8" (16 सेमी x 16 सेमी x 12 सेमी) |
| मूल देश: | स्वीडन (एसई) | लीड टाइम: | स्टॉक में |
| शिपिंग बंदरगाह: | ज़ियामेन | भुगतान: | टी/टी |
| बिक्री मूल्य: | $1000 | रंग: | सामग्री पर निर्भर करता है |
| वारंटी: | 12 महीने | लीड टाइम: | 5 से 8 कार्यदिवस |
| कूरियर पार्टनर्स: | डीएचएल, यूपीएस, टीएनटी, फेडेक्स और ईएमएस | ||
| प्रमुखता देना: | ABB 89NG03 पावर सप्लाई मॉड्यूल,ABB 89NG03 GJR4503500R0001 पावर सप्लाई मॉड्यूल |
||

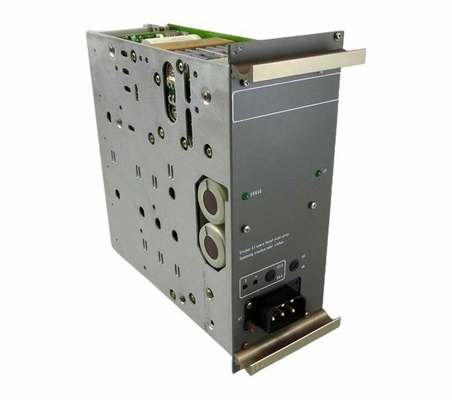

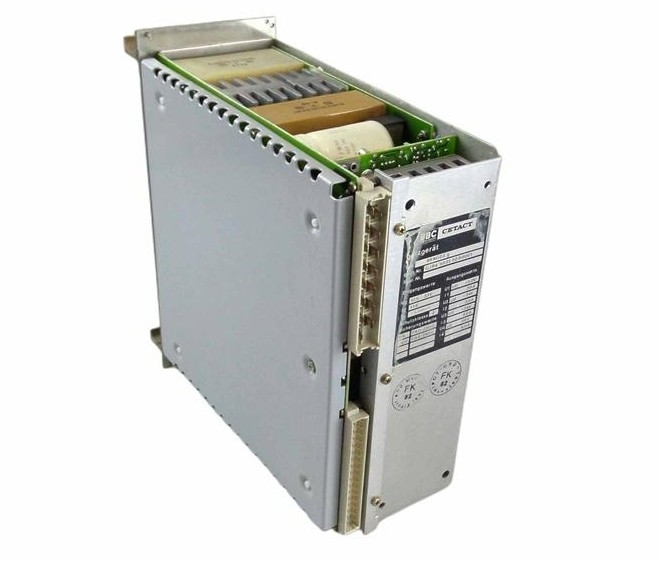

ABB 89NG03 GJR4503500R0001 स्टेशन बसों के वोल्टेज के उत्पादन के लिए बिजली आपूर्ति मॉड्यूल
उत्पाद का विवरणः
| ब्रांड नाम | एबीबी |
| मॉडल | 89NG03 GJR4503500R0001 |
| उत्पाद आईडी | GJR4503500R0001 |
| स्थिति | नया |
| सकल वजन | 2.2 पाउंड / 35.2 औंस / 1 किलो |
| पैकिंग का आकार | 6.4" x 6.4" x 4.8" (16 सेमी x 16 सेमी x 12 सेमी) |
| मूल देश | स्वीडन (SE) |
| लीड टाइम | स्टॉक में |
| शिपिंग पोर्ट | ज़ियामेन |
| भुगतान | टी/टी |
| बिक्री मूल्य | जांच |
| रंग | सामग्री पर निर्भर करता है |
| वारंटी | 12 महीने |
| नेतृत्व समय | 5 से 8 कार्यदिवस |
| कूरियर भागीदार | डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस |
विवरण:
पावर सप्लाई मॉड्यूल 89NG03 का उपयोग प्रोकॉनट्रॉल बहुउद्देश्यीय प्रसंस्करण स्टेशन के स्टेशन बस सबरैक में आवश्यक वोल्टेज को स्विच करने और उत्पन्न करने के लिए किया जाता है।चूंकि प्रत्येक मॉड्यूल सबरैक की अपनी वोल्टेज आपूर्ति है, बहुउद्देश्यीय प्रसंस्करण स्टेशन के लिए बिजली आपूर्ति उपकरणों का उपयोग कुल मिलाकर 4 बार किया जाता है।पॉजिटिव वोल्टेज USE कनेक्टर X1 के माध्यम से आपूर्ति की जाती है जो कि पावर सप्लाई मॉड्यूल द्वारा एक स्विचिंग स्टेज के माध्यम से स्टेशन बस बैकप्लेन के लिए एक प्रक्रिया वोल्टेज US के रूप में स्विच की जाती है. यह वोल्टेज मॉड्यूल में फ्यूज किया जाता है. फ्यूज मॉड्यूल के सामने स्थित है.
वोल्टेज यूबी और यूडी को यूडी के फलन के रूप में विनियमित किया जाता है। वोल्टेज यूबी चर है, अर्थात आउटपुट वोल्टेज यूडी और कनेक्टेड लोड के आधार पर अनुमेय सीमाओं के भीतर बदलता है।मॉड्यूल वास्तविक वोल्टेज मूल्य के लिए एक आंतरिक और बाहरी नल है. यदि सेंसर लाइन खुली है तो वोल्टेज UD को कनेक्टेड लोड के बावजूद मॉड्यूल आउटपुट टर्मिनलों पर एक निश्चित मूल्य पर नियंत्रित किया जाता है. यदि सेंसर लाइन कनेक्टेड है (F +, F-),सेंसर लाइन के कनेक्शन बिंदु पर आउटपुट वोल्टेज को निरंतर मूल्य पर नियंत्रित किया जाता है. PROCONTROL के साथ,सेंसर लाइन स्टेशन बस बैकप्लेन के बीच में जुड़ी होती है। इस तरह, लोड करंट में परिवर्तन के कारण आपूर्ति लाइन में वोल्टेज गिरता है (जैसेएक अतिरिक्त मॉड्यूल में प्लग करके) स्थिर हैं.
बिजली आपूर्ति मॉड्यूल सामने के पैनल पर एक प्लग के माध्यम से खिलाया जाता है.प्रक्रिया वोल्टेज यूएस = +24 वीडीसी आंतरिक वोल्टेज UD के आधार पर स्विच किया जाता है.प्रक्रिया वोल्टेज यूवी = -24 वीडीसी,संदर्भ कंडक्टर Z,घोषणा और चमकता वोल्टेज केवल मॉड्यूल के माध्यम से जुड़े हुए हैं. बस पक्ष पर और मॉड्यूल द्वारा आवश्यक वोल्टेज UB+ = +24 VDC और UD+ = +5 VDC (रेफरेंस कंडक्टर ZD के साथ) DC/DC कन्वर्टर्स के माध्यम से उत्पन्न होते हैं और संभावित पृथक होते हैं।
मॉड्यूल को नष्ट होने से बचने के लिए चालू होने पर प्लग या निकाला नहीं जाना चाहिए। स्टेशन बस को आपूर्ति किए गए यूएस, यूबी + और यूडी वोल्टेज मॉड्यूल द्वारा निगरानी की जाती है।किसी गड़बड़ी की स्थिति मेंआउटपुट यूएस और यूबी को ओवर वोल्टेज और आउटपुट यूडी को ओवर वोल्टेज और ओवर वोल्टेज के लिए मॉनिटर किया जाता है।यदि निगरानी सुविधा प्रतिक्रिया देती हैयूएस और यूबी मॉड्यूल आउटपुट वोल्टेज से टैप किए जाते हैं, जबकि यूडी सेंसर लाइन एफ से टैप किया जाता है।
विशुद्ध रूप से सूचना समारोह के साथ वोल्टेज की निगरानी के अलावा, मॉड्यूल में स्विच ऑफ फ़ंक्शन के साथ ओवर वोल्टेज और अंडर वोल्टेज निगरानी सुविधा भी है।
