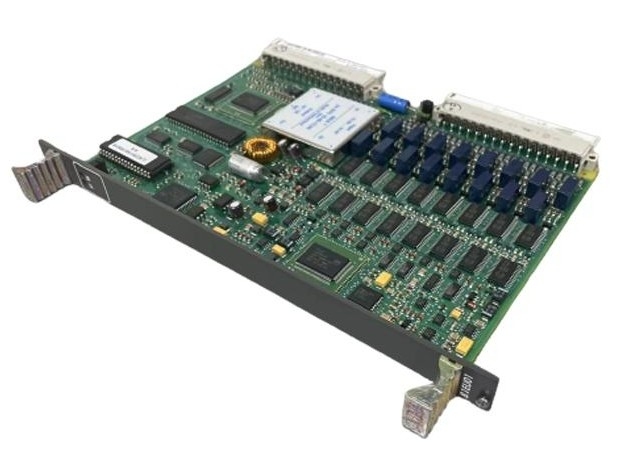

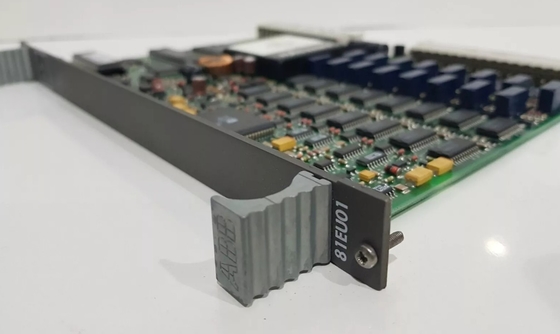

ABB 81EU01 GJR2391500R1210 Procontrol P14 यूनिवर्सल इनपुट मॉड्यूल

ABB 81EU01 GJR2391500R1210 Procontrol P14 यूनिवर्सल इनपुट मॉड्यूल

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

81EU01 GJR2391500R1210 एबीबी का एक इनपुट डिवाइस है जिसे 81EU01 के रूप में जाना जाता है। यह बाइनरी और एनालॉग दोनों संकेतों को संभालने के लिए डिज़ाइन किया गया है। मॉड्यूल के हार्डवेयर और सॉफ्टवेयर कार्यों की निगरानी की जाती है।चित्र 1 में निदान संदेश और घोषणा और निगरानी की अवधारणा दिखाई गई है।. सभी संदेश क्रमशः SST लाइन या मॉड्यूल के सामने ST लैंप पर घोषित किए जाते हैं. जब एक मॉड्यूल की SSG लाइन सक्रिय होती है,यह रिडंडेंसी कंट्रोल मॉड्यूल 88TR01 द्वारा मॉड्यूल गड़बड़ी के रूप में व्याख्या की जाती है और मॉड्यूल के फ्रंट पैनल पर एसजी लैंप द्वारा इंगित किया जाता हैऔद्योगिक नियंत्रण प्रणालियों में निर्बाध एकीकरण के लिए डिज़ाइन किया गया, यह एबीबी इनपुट मॉड्यूल सटीक डेटा अधिग्रहण और प्रसंस्करण क्षमताएं प्रदान करता है,विभिन्न विनिर्माण वातावरणों में विश्वसनीय प्रदर्शन सुनिश्चित करना.

एबीबी 81EU01 GJR2391500R1210 यूनिवर्सल इनपुट मॉड्यूल एबीबी प्रोकंट्रोल पी 14 प्रणाली का हिस्सा है। यह बाइनरी और एनालॉग ट्रांसमीटर दोनों से इनपुट को संभालने के लिए डिज़ाइन किया गया है,औद्योगिक नियंत्रण प्रणालियों के भीतर बहुमुखी कार्यक्षमता प्रदान करना81EU01 यूनिवर्सल इनपुट मॉड्यूल बाइनरी (डिजिटल) और एनालॉग ट्रांसमीटर दोनों से इनपुट प्राप्त करने में सक्षम है, जिससे यह विभिन्न प्रकार के संकेतों के लिए एक बहुमुखी मॉड्यूल बन जाता है।यह आम तौर पर विभिन्न प्रकार के सेंसर और उपकरणों के साथ इंटरफेस करने के लिए प्रक्रिया नियंत्रण प्रणालियों में उपयोग किया जाता है. 81EU01 मॉड्यूल का उपयोग आमतौर पर बिजली उत्पादन, तेल और गैस, रासायनिक प्रसंस्करण और विनिर्माण जैसे उद्योगों में किया जाता है,जहां प्रोकंट्रोल पी14 प्रणाली प्रक्रिया नियंत्रण और स्वचालन के लिए तैनात की गई है.

ABB 81EU01 एक सार्वभौमिक इनपुट मॉड्यूल है जिसका उपयोग ABB PROCONTROL P प्रणाली के भीतर किया जाता है। यह विभिन्न सेंसरों और नियंत्रण प्रणाली के बीच एक इंटरफ़ेस के रूप में कार्य करता है, इनपुट संकेतों को एकत्र और संसाधित करता है।81EU01 की मुख्य विशेषता इसकी विभिन्न प्रकार के सेंसरों को संभालने की क्षमता है।. मॉड्यूल में 16 स्वतंत्र कार्यात्मक इकाइयां शामिल हैं. प्रत्येक इकाई को एक विशिष्ट प्रकार के सेंसर इनपुट को स्वीकार करने के लिए कॉन्फ़िगर किया जा सकता है,विभिन्न सेंसरों को सिस्टम से जोड़ने में बहुमुखी प्रतिभा की अनुमति देता है.

इसमें 16 फ़ंक्शन यूनिट होती है। प्रत्येक फ़ंक्शन यूनिट का उपयोग किसी भी प्रकार के इनपुट मोड के लिए किया जा सकता है। कोई भी संयोजन संभव है।पैरामीटर आवंटन और सेटिंग विन्यास सूची के माध्यम से आसानी से प्रोग्राम हैप्रोग्राम किए गए मानों को एक EEPROM में संग्रहीत किया जाता है ताकि यह सुनिश्चित किया जा सके कि वे बिजली की विफलता की स्थिति में खो न जाएं। उन्हें किसी भी समय बदला जा सकता है।मॉड्यूल स्टेशन बस के माध्यम से टेलीग्राम में इनपुट सिग्नल और/या परिवर्तित इनपुट सिग्नल को PROCONTROL बस प्रणाली में प्रसारित करता हैप्रसारण से पहले टेलीग्राम की जाँच की जाती है और उन्हें समता बिट्स प्रदान किए जाते हैं। यह सुनिश्चित करता है कि प्राप्त करने वाला मॉड्यूल त्रुटि मुक्त प्रसारण की जांच कर सके।मॉड्यूल स्टेशन बस पर प्राप्त टेलीग्राम की जाँच करता है, जैसे कि सुधारात्मक गणनाओं के लिए, दोष मुक्त संचरण के लिए उनके समता बिट्स द्वारा।

डेटाशीट लिंक:

ABB 81EU01 GJR2391500R1210.pdf
