एबीबी SPIET800 INFI-Net ईथरनेट सीआईयू ट्रांसफर मॉड्यूल संचार मॉड्यूल

एबीबी SPIET800 INFI-Net ईथरनेट सीआईयू ट्रांसफर मॉड्यूल संचार मॉड्यूल

उत्पाद का विवरणः

विवरण:

एबीबी SPIET800 एक INFI-NET से ईथरनेट ट्रांसफर मॉड्यूल है जिसे ईथरनेट पर टीसीपी/आईपी प्रोटोकॉल के माध्यम से INFI-NET नियंत्रकों और एक होस्ट कंप्यूटर के बीच संचार को सुविधाजनक बनाने के लिए डिज़ाइन किया गया है।नियंत्रण नेटवर्क और मेजबान कंप्यूटर के बीच संक्षिप्त पुल के रूप में कार्य करनाSPIET800 मॉड्यूल एक उच्च प्रदर्शन वाला उपकरण है जो उन्नत नियंत्रण और संचार प्रौद्योगिकियों को एकीकृत करता है।यह औद्योगिक प्रक्रियाओं के विश्वसनीय और कुशल नियंत्रण और निगरानी प्रदान करने के लिए इंजीनियर है.

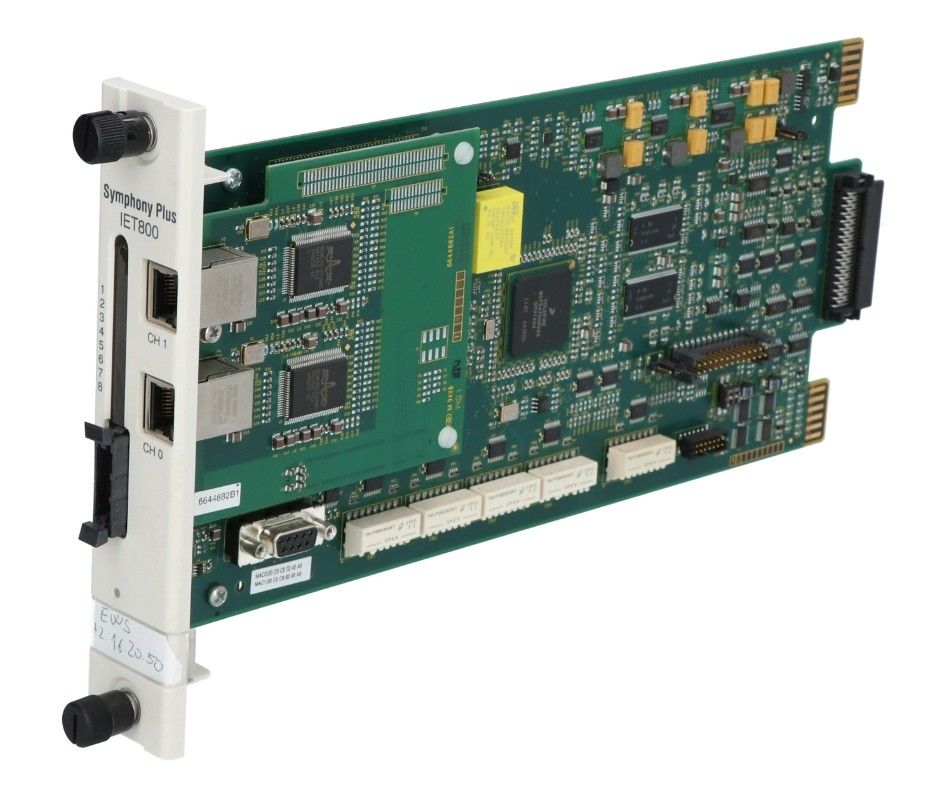

आईईटी800 मॉड्यूल एक एकल प्रिंटेड सर्किट बोर्ड है जिस पर एक ईथरनेट बेटी बोर्ड (टीसीपी/आईपी पर ईथरनेट संचार के लिए) लगाया गया है। आईईटी800 मॉड्यूल एमएमयू में एक स्लॉट पर कब्जा करता है।सर्किट बोर्ड में माइक्रोप्रोसेसर आधारित संचार सर्किट शामिल है जो इसे सीधे आई/ओ एक्सपेंडर बस से इंटरफेस करके अपने एनआईएस21 मॉड्यूल के साथ संवाद करने में सक्षम बनाता हैएक IET800 मॉड्यूल के लिए एक कंप्यूटर के साथ संवाद करने के लिए, क्लाइंट अनुप्रयोगों के लिए संचार सेटिंग्स जैसे कि S+ इंजीनियरिंगः कम्पोजर हार्मोनी टूल या एक HSI को कॉन्फ़िगर किया जाना चाहिए।Harmony System Configuration (hSysCfg) कार्यक्रम का उपयोग IET800 मॉड्यूल के साथ संचार को कॉन्फ़िगर करने के लिए किया जाता हैयह अनुभाग hSysCfg सॉफ्टवेयर प्रोग्राम का उपयोग करके IET800 मॉड्यूल को कॉन्फ़िगर करने का तरीका बताता है।

IET800 मॉड्यूल में बाहरी संकेतों और शक्ति के लिए तीन कार्ड किनारे कनेक्टर (P1, P2, और P3) हैं। कनेक्टर P1 सामान्य और +5 वीडीसी शक्ति से जुड़ता है।कनेक्टर P2 IET800 मॉड्यूल को NIS21 मॉड्यूल के साथ संवाद करने के लिए I/O विस्तारक बस से जोड़ता हैनियंत्रण और डेटा संकेत IET800 मॉड्यूल से मेजबान कंप्यूटर से कनेक्ट होते हैं। एबीबी SPIET800 ईथरनेट CIU ट्रांसफर मॉड्यूल सिम्फनी प्लस नियंत्रण प्रणाली का एक अभिन्न अंग है,विशेष रूप से औद्योगिक स्वचालन सेटिंग्स में बेहतर संचार और डेटा हस्तांतरण के लिए डिज़ाइन किया गयायह मॉड्यूल एबीबी की पुरानी प्रणालियों जैसे बेली इन्फी 90 और नेट 90 के साथ इंटरफेस करने में महत्वपूर्ण भूमिका निभाता है, जिससे सुचारू और विश्वसनीय संचालन सुनिश्चित होता है।

एबीबी SPIET800 एक ईथरनेट CIU ट्रांसफर मॉड्यूल है जो एक IET800 बुद्धिमान इलेक्ट्रॉनिक ट्रांसड्यूसर (IET) और एक दूरस्थ मेजबान के बीच एक सुरक्षित और विश्वसनीय कनेक्शन प्रदान करता है।SPIET800 प्रसारण के दौरान डेटा की सुरक्षा के लिए विभिन्न सुरक्षा सुविधाओं का उपयोग करता है, जिसमें 128-बिट एन्क्रिप्शन और प्रमाणीकरण शामिल है। यह मॉडबस टीसीपी, ओपीसी यूए और ईथरनेट / आईपी सहित विभिन्न संचार प्रोटोकॉल का भी समर्थन करता है।एबीबी SPIET800 एक INFI-NET कंप्यूटर हस्तांतरण मॉड्यूल है. यह ईथरनेट पर टीसीपी/आईपी का उपयोग कर मेजबान कंप्यूटर के साथ संचार सक्षम बनाता है. यह नियंत्रण नेटवर्क और प्रकार पर नियंत्रकों से डेटा प्राप्त करता है,होस्ट कंप्यूटर द्वारा अनुरोध किए जाने तक इस डेटा को व्यवस्थित और संग्रहीत करता हैSPICI800 संबंधित कंप्यूटर इंटरफेस यूनिट बंडल किट है और इसमें सभी आवश्यक मॉड्यूल, टर्मिनेशन यूनिट, केबल और माउंटिंग यूनिट शामिल हैं।

डेटाशीट लिंक:

एबीबी SPIET800.pdf
