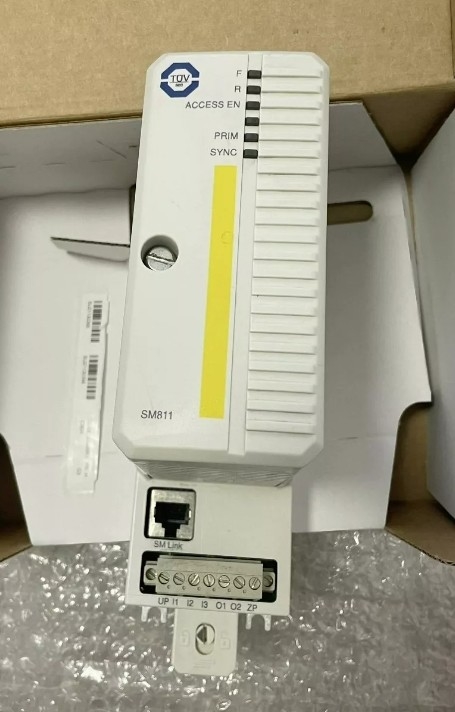

ABB SM811K01 3BSE018173R1 सुरक्षा केंद्रीय प्रसंस्करण इकाई मॉड्यूल उच्च अखंडता

ABB SM811K01 3BSE018173R1 सुरक्षा केंद्रीय प्रसंस्करण इकाई मॉड्यूल उच्च अखंडता

उत्पाद का विवरणः

विवरण:

SM811 का मुख्य कार्य गैर-SIL और SIL1-2 संचालन के दौरान एक नियंत्रक की बुद्धिमान निगरानी प्रदान करना है, और एक PM865 के साथ मिलकर SIL3 अनुप्रयोगों के लिए 1oo2 विविध संरचना बनाते हैं।उच्च उपलब्धता अनुप्रयोगों के लिए यह संभव है कि रिडंडेंट SM811s हों जो दो रिडंडेंट CPU में से किसी के साथ मिलकर काम करते हैं. एसएम811 में सक्रिय और अतिरेक एसएम को गर्म सम्मिलन और ऑनलाइन उन्नयन के लिए सिंक्रनाइज़ करने के लिए एक समर्पित सिंक्रनाइज़ेशन लिंक है.यह दो SM811s के बीच डेटा की प्रतिलिपि बनाने के लिए गर्म सम्मिलित और ऑनलाइन उन्नयन स्थितियों के दौरान एक अतिरेक सेटअप में आवश्यक है.

एबीबी SM811K01 सुरक्षा सीपीयू मॉड्यूल उच्च अखंडता सुरक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है, विश्वसनीय प्रदर्शन और SlL3 मानकों के अनुपालन को सुनिश्चित करता है।यह उच्च अखंडता मॉड्यूल $IL3 के लिए प्रमाणित हैइसके लिए सुरक्षा मैनुअल के अनुसार कॉन्फ़िगरेशन की आवश्यकता होती है। स्थानीय संगठनों को एबीबी सुरक्षा प्रणालियों और आदेश सुरक्षा उपकरणों की सफल बिक्री सुनिश्चित करने के लिए योग्यता का अनुपालन करना चाहिए।SM811K01 PM865 नियंत्रक के साथ सहयोग करता हैयह सीईएक्स बस के इंटरकनेक्शन बॉक्स बीसी810 के बाद सीईएक्स बस से जुड़ता है।

उच्च अखंडता, SIL3 के लिए प्रमाणित। सुरक्षा मैनुअल के अनुसार विन्यास की आवश्यकता है। PM865 के साथ सहयोग करता है और BC810 CEX बस इंटरकनेक्शन बॉक्स के बाद CEX बस से जुड़ता है।इसमें SM811 सुरक्षा मॉड्यूल शामिल है, TP868 बेसप्लेट, और TK852V10 सिंक्रनाइज़ेशन लिंक केबल. S800 I/O एक वितरित और मॉड्यूलर I/O प्रणाली है जो नियंत्रकों के साथ PROFIBUS-DP/DPV1 पर या सीधे (मॉड्यूलबस के माध्यम से) संवाद करती है।S800 I/O प्रणाली डीआईएन रेल पर लगाई गई है और इसमें फील्डबस कम्युनिकेशन इंटरफेस शामिल हैं, मॉड्यूलबस मॉड्यूल, S800 I/O मॉड्यूल और मॉड्यूल टर्मिनेशन यूनिट (MTU). S800 I/O मॉड्यूल (S800L नहीं) MTU पर माउंट किए जाते हैं, जिससे उन्हें गर्म-स्वैप करने योग्य बना दिया जाता है।घुड़सवार आवश्यकता (क्षैतिज या ऊर्ध्वाधर) और क्षेत्र समापन जरूरतों पर निर्भर करता है, फ्यूजिंग आदि) कई एमटीयू हैं।

एबीबी SM811K01 एक उच्च अखंडता सुरक्षा सीपीयू मॉड्यूल है जो एसआईएल 3 (सुरक्षा अखंडता स्तर 3) के लिए प्रमाणित है। यह एबीबी के स्वचालन प्रणालियों में आवश्यक है, खासकर जहां सुरक्षा महत्वपूर्ण है।यह मॉड्यूल सुरक्षा से संबंधित कार्य करता है और औद्योगिक उपकरणों के सुरक्षित संचालन को सुनिश्चित करता हैडिजिटल I/O मॉड्यूल में प्रति चैनल एक LED होता है जो वर्तमान स्थिति (अन/ऑफ) को दर्शाता है और पल्स काउंटर I/O मॉड्यूल में प्रति चैनल दो या अधिक LED होते हैं।S800L I/O मॉड्यूल में मॉड्यूल की स्थिति दर्शाने वाला एक दोहरे रंग का एलईडी (STATUS) होता हैसभी I/O मॉड्यूल में उपयोगकर्ता पैरामीटर होते हैं जिन्हें इंजीनियरिंग टूल का उपयोग करके कॉन्फ़िगर किया जा सकता है।

डेटाशीट लिंक:

ABB SM811K01 3BSE018173R1.pdf
