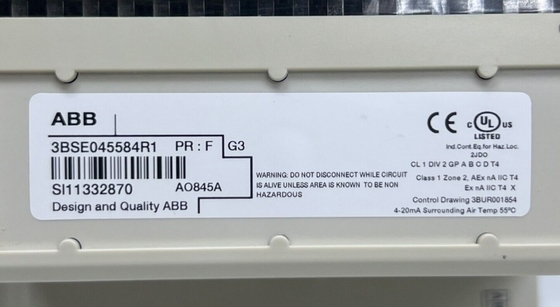

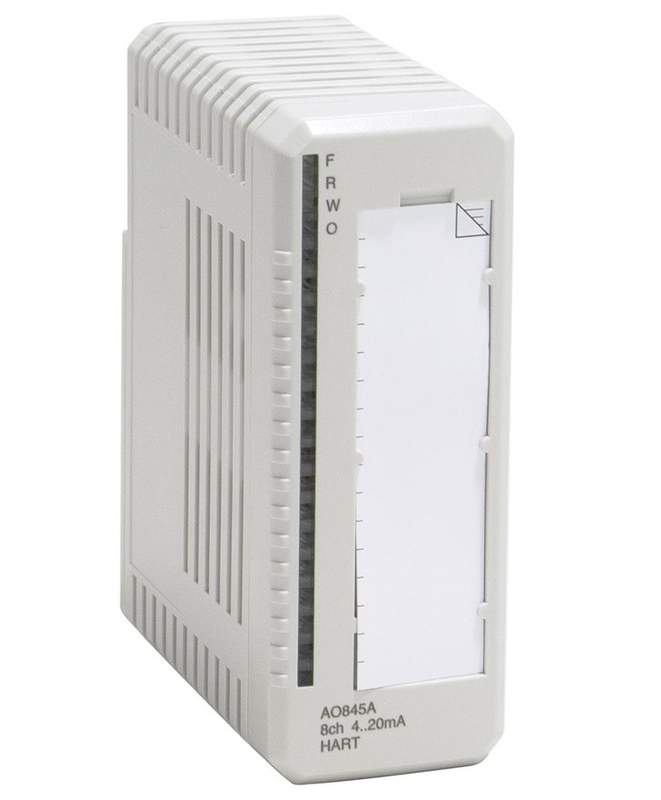

ABB AO845A 3BSE045584R1 एनालॉग आउटपुट मॉड्यूल S/R HART 8 चैनल मॉड्यूल

ABB AO845A 3BSE045584R1 एनालॉग आउटपुट मॉड्यूल S/R HART 8 चैनल मॉड्यूल

उत्पाद का विवरणः

विवरण:

बाहरी चैनल त्रुटि की सूचना दी जाती है (केवल सक्रिय चैनलों पर दी जाती है) यदि आउटपुट सर्किट को आपूर्ति वोल्टेज की प्रक्रिया बिजली की आपूर्ति बहुत कम है,या आउटपुट करंट आउटपुट सेट वैल्यू से कम है और आउटपुट सेट वैल्यू > 1 mA (ओपन सर्किट).

यदि आउटपुट सर्किट सही वर्तमान मान नहीं दे सकता है तो आंतरिक चैनल त्रुटि की सूचना दी जाती है। रिडंडेंट जोड़ी में मॉड्यूल को मॉड्यूलबस मास्टर द्वारा त्रुटि स्थिति में आदेश दिया जाएगा।

ABB AO845A 3BSE045584R1 एनालॉग आउटपुट रिडंडेंट या सिंगल 1×8 ch HART. 4..20 mA, 12 बिट, 0.1%, आरएलमैक्स 750 ओम, रेटेड आइसोलेशन. 50 वी. उन्नत ऑनबोर्ड डायग्नोस्टिक्स. मॉड्यूल टर्मिनेशन यूनिट TU810, TU812 का उपयोग करें,TU814, TU830, TU833, TU842, TU843. एबीबी S800 आई / ओ एक व्यापक है, distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

एबीबी 800एक्सए एक डिजिटल आउटपुट मॉड्यूल है जो एबीबी डीसीएस प्रणाली का एक महत्वपूर्ण हिस्सा है। यह एक प्रणाली में कई कार्यों को एकीकृत करता है, जिसमें प्रक्रिया नियंत्रण, परिसंपत्ति अनुकूलन, सुरक्षा, सुरक्षा,डाटा प्रबंधन और विज़ुअलाइज़ेशनयह अत्यधिक अनुकूलन योग्य है और किसी भी प्रकार के अनुप्रयोग की जरूरतों को पूरा करने में सक्षम है। एबीबी 800XA के साथ, आप यह जानकर मन की शांति पा सकते हैं कि आपकी प्रक्रिया नियंत्रण, परिसंपत्ति अनुकूलन, सुरक्षा,सुरक्षाAO845/AO845A 3BSE045584R1 एनालॉग आउटपुट मॉड्यूल उत्कृष्ट प्रदर्शन प्रदान करता है,सबसे अधिक मांग वाले अनुप्रयोगों को पूरा करने के लिए विश्वसनीयता और लचीलापनएबीबी 800एक्सए किसी भी उद्योग के लिए सही विकल्प है जो विश्वसनीय, सटीक और उपयोग में आसान डिजिटल आउटपुट मॉड्यूल की तलाश में है।

एकल या अतिरेक अनुप्रयोगों के लिए AO845A/AO845 एनालॉग आउटपुट मॉड्यूल में 8 एकध्रुवीय एनालॉग आउटपुट चैनल हैं। मॉड्यूल स्व-निदान चक्रबद्ध रूप से करता है।मॉड्यूल में HART पास-थ्रू कार्यक्षमता है. केवल बिंदु से बिंदु संचार समर्थित है। आउटपुट फ़िल्टर को हार्ट संचार के लिए उपयोग किए जाने वाले चैनलों पर सक्षम किया जाना चाहिए। एकल अनुप्रयोगों के लिए पांच अलग-अलग प्रकार के एमटीयू का उपयोग किया जा सकता है।TU830/ TU833 विस्तारित MTU और TU810 (या TU814) कॉम्पैक्ट MTU अतिरिक्त टर्मिनलों के बिना उपकरणों के लिए तार कनेक्शन सक्षम बनाता है. TU812 कॉम्पैक्ट MTU में प्रक्रिया से जुड़ने के लिए एक D-Sub 25 पिन (पुरुष) कनेक्टर है। रिडंडेंट अनुप्रयोगों के लिए तीन प्रकार के MTU हैं,क्षैतिज डीआईएन रेल पर लगाने के लिए TU842/TU852 और ऊर्ध्वाधर डीआईएन रेल पर लगाने के लिए TU843यदि HART का प्रयोग किया जाता है तो प्रक्रिया कनेक्शन के लिए आश्रित फील्ड केबलों की आवश्यकता होती है।

AO845A S800 I/O परिवार में है। S800 I/O फील्डबस कम्युनिकेशन इंटरफेस CI801 और I/O मॉड्यूल के साथ कॉम्पैक्ट प्रकार की टर्मिनेशन इकाइयों पर माउंट किया गया है।S800 I/O मॉड्यूलर I/O के रूप में वितरित किया जाता है जो एडवांट फील्डबस 100 (AF100) पर कई नियंत्रकों के साथ संवाद करता है, PROFIBUS-DP, या सीधे। S800 I/O I/O मॉड्यूल और प्रक्रिया केबलिंग की आसान स्थापना प्रदान करता है।यह अत्यधिक मॉड्यूलर और लचीला है ताकि कई अनुप्रयोगों के अनुरूप I/O मॉड्यूल को जोड़ा जा सकेS800 I/O को अधिकांश आवश्यकताओं के अनुरूप कई विन्यासों में लगाया जा सकता है।

डेटाशीट लिंक:

ABB AO845A 3BSE045584R1.pdf
