उत्पाद का विवरणः

विवरण:

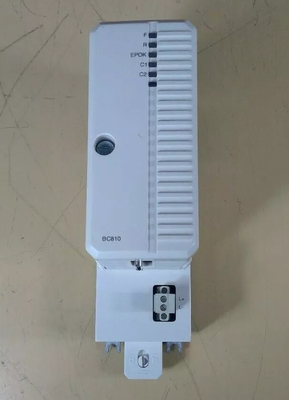

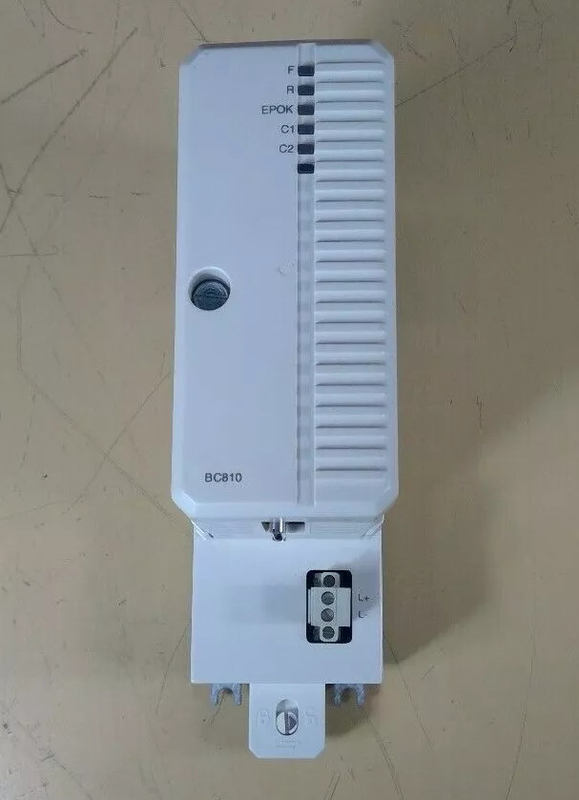

BC810 इकाई में दो बुनियादी भाग होते हैंः बेसप्लेट (TP857) और पावर सप्लाई/लॉजिक बोर्ड। बेसप्लेट में CEX-बस के कनेक्टर और बाहरी पावर का स्थान होता है।यह आवास के धातु भागों के माध्यम से डीआईएन रेल के लिए जमीन हैबोर्ड में बाहरी पावर वोटिंग डायोड और फ्यूज भी होता है। पावर सप्लाई और लॉजिक बोर्ड में +3.3 वी कन्वर्टर, लॉजिक, सीईएक्स-बस इंटरकनेक्शन के लिए ड्राइवर होते हैं।और इंटरकनेक्शन केबल के लिए कनेक्टरBC810 का उपयोग PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 और PM891 के साथ किया जा सकता है।

दो परस्पर जुड़े बीसी810 और प्राथमिक/बैकअप सीपीयू जोड़ी के साथ पूरी तरह से रिडंडेंट सिस्टम में, सीईएक्स ट्रैफ़िक को परेशान किए बिना बीसी810 सीपीयू बेसप्लेट के ऑनलाइन प्रतिस्थापन का समर्थन करता है।यदि BC810 को बदलना है, कनेक्टेड सीईएक्स सेगमेंट के लिए सभी यातायात बंद कर दिया जाता है। सीईएक्स-बस का उपयोग संचार इंटरफ़ेस इकाइयों के साथ ऑनबोर्ड संचार बंदरगाहों का विस्तार करने के लिए किया जाता है।सीईएक्स-बस पर रिडंडेंट संचार इंटरफेस का उपयोग करना भी संभव है।.

सीईएक्स-बस इंटरकनेक्शन इकाई बीसी810 का उपयोग सीईएक्स-बस को अलग-अलग खंडों में विभाजित करके उपलब्धता बढ़ाने के लिए किया जाता है।इससे रिडंडेंट कम्युनिकेशन इंटरफेस वाली प्रणालियों की उपलब्धता में सुधार होता है।. BC810K02 में एक अतिरेक डिजाइन है, यानी पीएलसी के अंदर सीपीयू की संख्या कम से कम दो या अधिक है। यह डिजाइन प्रणाली की विश्वसनीयता और स्थिरता सुनिश्चित करता है, क्योंकि एक सीपीयू विफल होने पर भी, पीएलसी के अंदर सीपीयू की संख्या कम से कम दो या अधिक है।अन्य सीपीयू चलाना जारी रख सकते हैं और कार्यक्रम के सामान्य निष्पादन सुनिश्चित कर सकते हैं.

सहयोगात्मक प्रसंस्करण: कई सीपीयू का कार्य प्रोग्राम में तार्किक संचालन, अंकगणितीय संचालन, संचार कार्यों आदि को साझा करना है, अर्थात सहयोगात्मक प्रसंस्करण।दो सीपीयू एक ही कार्यक्रम प्रत्येक एक बार निष्पादित और फिर परिणामों की तुलना करेंयदि परिणाम सुसंगत हैं, तो वे आउटपुट होते हैं; यदि वे असंगत हैं, तो परिणामों में से एक को आउटपुट के लिए चुना जाता है (आमतौर पर कोई आउटपुट या शटडाउन नहीं) । प्रोसेसर सर्किट में,वहाँ दो अलग अलग थरथरानवाला है कि क्रॉस-चेक उनके व्यवहार हैंयदि यह पता चला है कि दूसरी पार्टी एक निश्चित चक्र में नहीं चल रही है, तो सीपीयू एक विशिष्ट राज्य में प्रवेश करेगा।

फर्मवेयर प्रत्येक सेकंड में दो ऑसिलेटरों की सटीकता की जांच करता है। एक हार्डवेयर और फर्मवेयर वॉचडॉग घड़ी पीएलसी की गतिविधि और उपयोगकर्ता तर्क के निष्पादन समय की जांच करती है।अनुक्रम जाँच सीपीयू ऑपरेटिंग सिस्टम के विभिन्न भागों के निष्पादन की निगरानी करता हैफ्लैश मेमोरी और रैम सहित सभी स्थैतिक मेमोरी क्षेत्रों की जाँच चक्रवर्ती अतिरेक कोड (सीआरसी) और डबल कोड निष्पादन का उपयोग करके की जाती है।गतिशील स्मृति क्षेत्र दोहरे कोड निष्पादन द्वारा संरक्षित है और समय-समय पर जाँच की जाती है.
