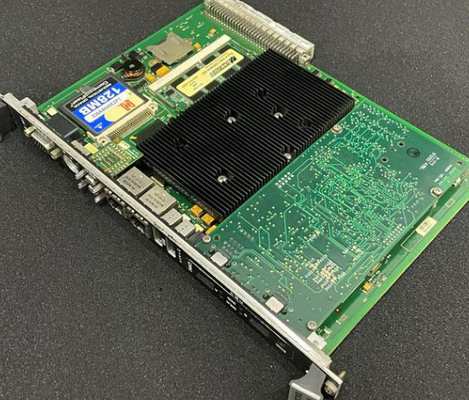

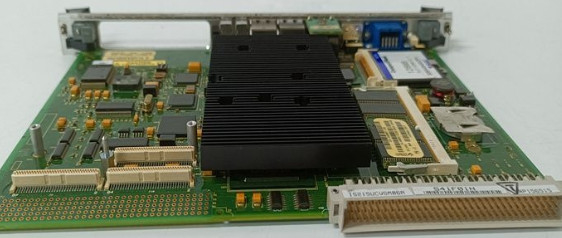

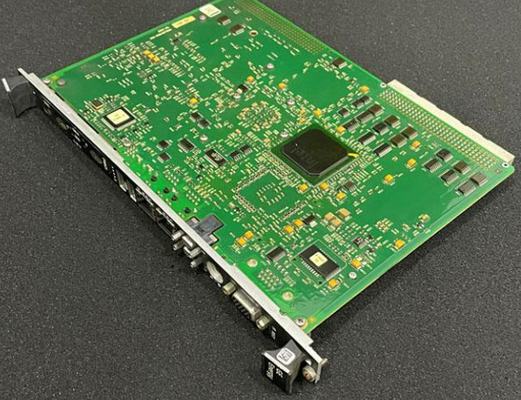

GE IS215UCVGM06A बोर्ड और टरबाइन नियंत्रण मार्क VI IS200 औद्योगिक नियंत्रण पीएलसी

जीईIS215UCVGM06A बोर्ड और टरबाइन नियंत्रण मार्क VI IS200 औद्योगिक नियंत्रण पीएलसी

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

IS215UCVGM06A मॉड्यूल आम तौर पर कई सार्वभौमिक इनपुट चैनलों की पेशकश करता है, जिससे इसे विभिन्न स्रोतों से वर्तमान और वोल्टेज दोनों संकेत प्राप्त करने की अनुमति मिलती है, जैसे सेंसर, ट्रांसमीटर,या अन्य उपकरणमॉड्यूल विशिष्ट धारा और वोल्टेज रेंज का समर्थन करता है, जो अनुप्रयोग आवश्यकताओं के आधार पर भिन्न हो सकते हैं। यह धारा और वोल्टेज स्तरों की एक विस्तृत श्रृंखला को समायोजित कर सकता है, जैसे कि 4-20mA,0-10V, या अन्य निर्दिष्ट सीमाओं.

मॉड्यूल आमतौर पर आसान स्थापना और मानक रैक या कैबिनेट में एकीकरण के लिए डिज़ाइन किया गया है। इसमें कुशल वायरिंग और अन्य उपकरणों के साथ कनेक्शन के लिए कनेक्टर या टर्मिनल हो सकते हैं।

उपकरण पर I/O उपकरण बोर्डों से 300 मीटर (984 फीट) तक माउंट किए जा सकते हैं, और बोर्ड अपने संबंधित I/O बोर्डों से 15 मीटर (49.2 फीट) के भीतर होने चाहिए। the boards are mounted in vertical columns in terminal cabinets with pre-assigned cable lengths and routing to minimize exposure to emi-rfi for noise sensitive signals such as speed inputs and servo loops.

एचएमआई को नियंत्रण प्रणाली पर प्रभाव के बिना प्रक्रिया चलती हुई पुनः आरंभ या प्रतिस्थापित किया जा सकता है।एचएमआई ईथरनेट आधारित यूनिट डेटा हाईवे (यूडीएच) के माध्यम से नियंत्रण मॉड्यूल में मुख्य प्रोसेसर बोर्ड के साथ संवाद करता हैमार्क VI में सभी एनालॉग और डिजिटल डेटा एचएमआई स्क्रीन के लिए सुलभ है, जिसमें अलार्म और घटनाओं के लिए उच्च रिज़ॉल्यूशन समय टैग शामिल हैं।

सिस्टम (प्रक्रिया) अलार्म और दोष स्थितियों के लिए नैदानिक अलार्म को मार्क VI नियंत्रण में फ्रेम दर (10/20/40ms) पर समय चिह्नित किया जाता है और एचएमआई अलार्म प्रबंधन प्रणाली को प्रेषित किया जाता है।सिस्टम घटनाओं को फ्रेम दर पर समय टैग किया जाता है, और संपर्क इनपुट के लिए घटनाओं का अनुक्रम (एसओई) नियंत्रण मॉड्यूल में संपर्क इनपुट बोर्ड पर 1 एमएस पर समय टैग किया जाता है। अलार्म को आईडी, संसाधन, डिवाइस, समय और प्राथमिकता के अनुसार सॉर्ट किया जा सकता है।ऑपरेटर अलार्म संदेशों के लिए टिप्पणियां जोड़ सकते हैं या समर्थन ग्राफिक्स के लिए विशिष्ट अलार्म संदेश लिंक कर सकते हैं.

डेटा को अंग्रेजी या मीट्रिक इंजीनियरिंग इकाइयों में प्रदर्शित किया जाता है, जिसमें एक सेकंड की ताज़ा दर और एक सेकंड की अधिकतम एक विशिष्ट डिस्प्ले ग्राफिक को फिर से पेंट करने के लिए।ऑपरेटर कमांड एक सेटपॉइंट को बढ़ाकर/बढ़ाकर या नए सेटपॉइंट के लिए एक संख्यात्मक मान दर्ज करके जारी किए जा सकते हैं. इन आदेशों के लिए प्रतिक्रियाओं को आदेश जारी किए जाने के समय से एक सेकंड के लिए स्क्रीन पर देखा जा सकता है। कुछ रखरखाव कार्यों तक पहुंच को सीमित करने के लिए एचएमआई उपयोगकर्ताओं के लिए सुरक्षा महत्वपूर्ण है,जैसे कि संपादक और ट्यूनिंग क्षमता, और कुछ कार्यों को सीमित करने के लिए।
