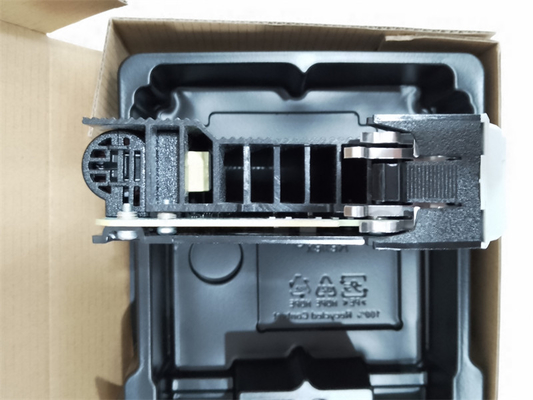

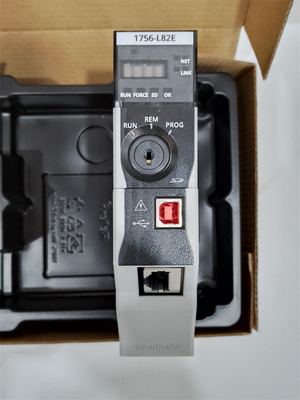

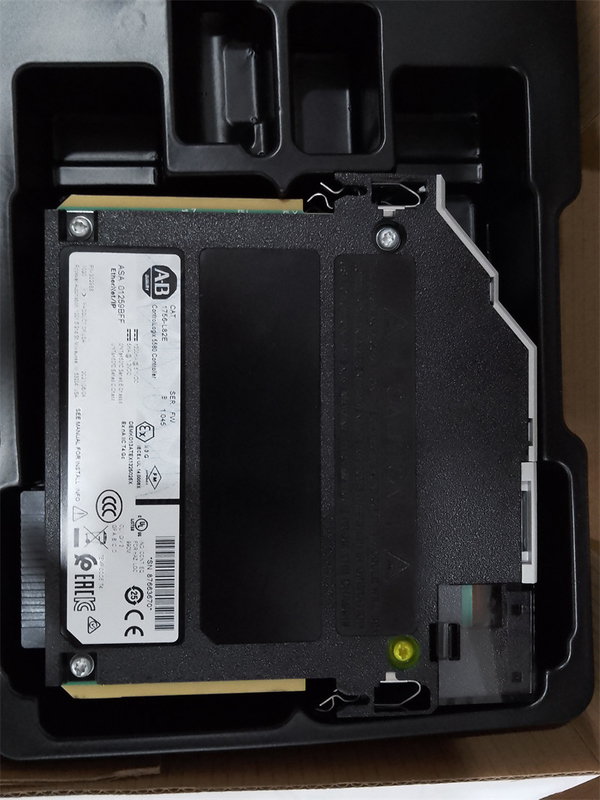

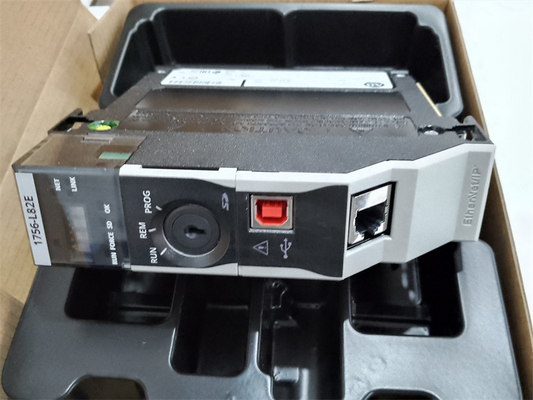

एलन-ब्रैडली 1756-L82E ControlLogix 5580 PLC कंट्रोलर ब्रांड न्यू

एलन-ब्रैडली 1756-L82E एक ControlLogix 5580 नियंत्रक है।यह नियंत्रक सबसे आधुनिक ControlLogix उत्पाद लाइन का हिस्सा है, विशेष रूप से एकीकरण और कनेक्टिविटी के संबंध में आज की औद्योगिक आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया है।

1756-L82E एक एम्बेडेड ईथरनेट I/P संचार पोर्ट के साथ आता है, जो विशेष रूप से 10/100 एमबीपीएस और 1 जीबीपीएस ट्रांसमिशन दर का समर्थन करता है।यह संचार पोर्ट लीनियर प्लांट ईथरनेट नेटवर्क के कनेक्शन के लिए आदर्श है।इसके अतिरिक्त, यह तेजी से तैनाती की अनुमति देता है क्योंकि ईथरनेट व्यावसायिक रूप से उपलब्ध ईथरनेट नेटवर्क घटकों के साथ-साथ औद्योगिक ग्रेड घटकों को बढ़ी हुई विश्वसनीयता के उपयोग का समर्थन करता है।ईथरनेट पोर्ट का उपयोग सभी प्रकार के संचार उद्देश्यों के लिए किया जा सकता है जैसे प्रोग्रामिंग, पर्यवेक्षी नियंत्रण और डेटा अधिग्रहण (एससीएडीए) और मानव मशीन इंटरफेस (एचएमआई) सिस्टम के साथ-साथ एक ही नेटवर्क के भीतर रिमोट आई / ओ और नियंत्रकों के साथ संचार।इसके अतिरिक्त, 1756-L82E 1 USB संचार पोर्ट के साथ आता है जिसे औद्योगिक संचार और डेटा विनिमय को छोड़कर मानक संचार उद्देश्यों के लिए डिज़ाइन किया गया है।

1756-L82E 5MB उपयोगकर्ता मेमोरी के साथ आता है और 1784-SD2 के साथ आता है जिसमें 2GB गैर-वाष्पशील उपयोगकर्ता मेमोरी होती है।यह नियंत्रक 128,000 असतत I/O, 4000 एनालॉग I/O तक का समर्थन करता है।नियंत्रक की रैंडम एक्सेस मेमोरी (RAM) के भीतर डेटा को बनाए रखने के लिए बैटरी के उपयोग की आवश्यकता नहीं होती है क्योंकि यह नियंत्रक अधिक पर्यावरण के अनुकूल ऊर्जा भंडारण मॉड्यूल से लैस है जो कैपेसिटर से बना है, हालांकि, इस ऊर्जा भंडारण को प्रतिस्थापित नहीं किया जा सकता है और न ही इसे हटाया जा सकता है। नियंत्रक।

अन्य ControlLogix नियंत्रक के समान, 1756-L82E एक चेसिस आधारित मॉड्यूल है जो 1756-A4, 1756-A4K, 1756-A7, 1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K के साथ संगत है ,1756-ए17, 1756-ए17 के सीरीज बी, सीरीज सी कंट्रोललॉगिक्स चेसिस।

1756-L82E में एक कंट्रोलर-फिटेड एनर्जी स्टोरेज मॉड्यूल है जो बाहरी बैटरी की आवश्यकता को समाप्त करता है और 1.2V DC पर बैकप्लेन से 5mA करंट खींचता है और 5.1V DC पर 1.2mA खींचता है।60 सेकंड के लिए 1000V एसी पर परीक्षण किए गए बुनियादी इन्सुलेशन का उपयोग करके यूएसबी पोर्ट-टू-ईथरनेट पोर्ट, यूएसबी पोर्ट-टू-बैकप्लेन और ईथरनेट पोर्ट-टू-बैकप्लेन से 50V सर्किट अलगाव प्रदान किया जाता है।1756-L82E अधिकतम 128,000 डिजिटल I/O और 4000 एनालॉग I/O का समर्थन कर सकता है।चालू होने पर, यह 6.2W ऊष्मा का प्रसार करता है और इसमें अधिकतम 21.2 BTU/hr तापीय अपव्यय होता है।1756-L82E पर संचार अंतर्निर्मित USB 2.0 पोर्ट और नियंत्रक एम्बेडेड ईथरनेट पोर्ट के माध्यम से प्राप्त किया जाता है।इसमें 1 जीबी ईथरनेट पोर्ट है जो हाई-स्पीड संचार और एकीकृत गति नियंत्रण का समर्थन करता है, और अधिकतम 175 नोड्स का समर्थन कर सकता है।1756-L82E में 5-95% गैर-संघनक आर्द्रता पर 0 °C और 60 °C (32 °F और 140 °F) के बीच एक कार्यात्मक तापमान सीमा होती है और -40 और 85 °C के बीच एक गैर-परिचालन तापमान होता है ( -40 और 185 डिग्री फारेनहाइट)।1756-L82E की ऑपरेशनल शॉक रेटिंग 30G है और यह 10-500Hz पर 2G के ऑपरेटिंग कंपन पर कार्य को बनाए रख सकता है।
