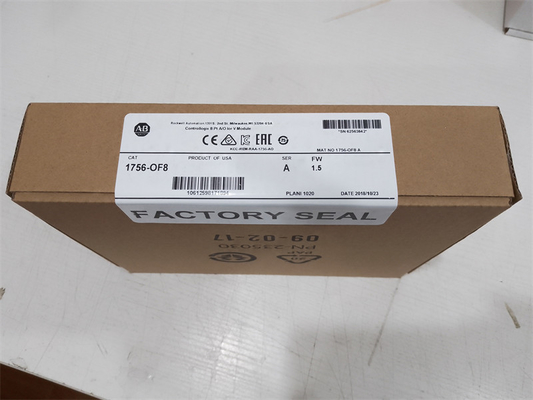

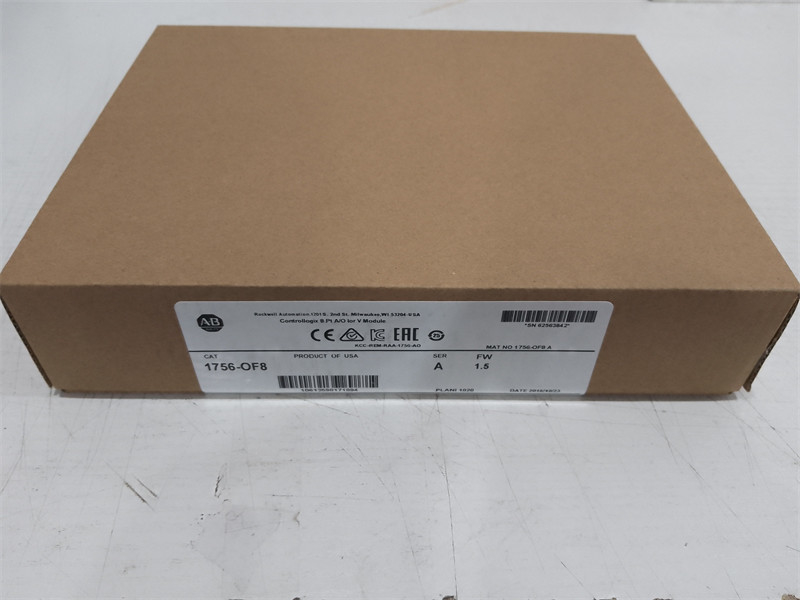

एलन-ब्रैडली 1756-ओएफ8 कंट्रोललॉगिक्स 8 पीटी ए/ओ आई या वी मॉड्यूल

एलन-ब्रैडली 1756-ओएफ8 कंट्रोललॉगिक्स 8 पीटी ए/ओआई या वी मॉड्यूल

तकनीकी निर्देश
विशेषता 1756-ओएफ8/ए, 1756-ओएफ8के/ए 1756-ओएफ8/बी, 1756-ओएफ8के/बी
आउटपुट आठ वोल्टेज या करंट
आउटपुट रेंज ± 10V
0...20 एमए
रिज़ॉल्यूशन वोल्टेज: 10.5V के 15 बिट - 320 μV/बिट
वर्तमान: 21 एमए - 325 एनए/बिट में 16 बिट्स
वर्तमान ड्रॉ @ 5.1V 150 mA 200 mA
वर्तमान ड्रॉ @ 24V 210 mA 300 mA
कुल बैकप्लेन पावर 5.8 डब्ल्यू 8.22 डब्ल्यू
वोल्टेज और करंट रेटिंग बैकप्लेन: 5.1V DC, 150 mA अधिकतम;24 वी डीसी, 210 एमए मैक्स
आउटपुट वोल्टेज: -10...+10V
आउटपुट करंट: 0...20mA
बैकप्लेन: 5.1V DC, 200 mA अधिकतम;24 वी डीसी, 300 एमए मैक्स
आउटपुट वोल्टेज: -10...+10V
आउटपुट करंट: 0...20mA
बिजली अपव्यय 5.8 डब्ल्यू;0...750 ओम भार 8.22...2 W;0...750 ओम भार
ताप अपव्यय 16.78 बीटीयू/घंटा 28.03 बीटीयू/घंटा
ओपन सर्किट डिटेक्शन केवल करंट आउटपुट (आउटपुट >0.1 mA पर सेट होना चाहिए)
ओवरवॉल्टेज प्रोटेक्शन 24V DC ± 24V DC
शॉर्ट सर्किट सुरक्षा इलेक्ट्रॉनिक रूप से करंट 21 mA या उससे कम तक सीमित है
ड्राइव क्षमता वोल्टेज:> 2000 Ω
वर्तमान: 0...750 Ω
प्रतिरोधी भार के साथ अंतिम मूल्य का 2 एमएस से 95% तक जमा करने का समय
कैलिब्रेटेड एक्यूरेसी @ 25 °C (77 °F) 0...21 mA, -10.4...10.4V की रेंज के 0.05% से बेहतर
अंशांकन अंतराल 12 महीने सामान्य एन / ए
ऑफसेट बहाव 50 μV/डिग्री सेल्सियस
100 एनए/डिग्री सेल्सियस 20 μV/डिग्री सेल्सियस
80 एनए/डिग्री सेल्सियस
तापमान के साथ बहाव बढ़ाएं, अधिकतम वोल्टेज: 25 पीपीएम/डिग्री सेल्सियस, 520 μV/डिग्री सेल्सियस
वर्तमान: 50 पीपीएम/डिग्री सेल्सियस, 1050 μA/डिग्री सेल्सियस वोल्टेज: 6 पीपीएम/डिग्री सेल्सियस, 125 μV/डिग्री सेल्सियस
वर्तमान: 30 पीपीएम/डिग्री सेल्सियस, 630 एमए/डिग्री सेल्सियस
मॉड्यूल त्रुटि वोल्टेज: सीमा का 0.15%
करंट: रेंज का 0.3% वोल्टेज: रेंज का 0.1%
वर्तमान: सीमा का 0.2%
मॉड्यूल स्कैन समय, न्यूनतम 12 एमएस फ्लोटिंग पॉइंट
8 एमएस पूर्णांक
डेटा प्रारूप पूर्णांक मोड (बाएं उचित, 2 एस पूरक) IEEE 32-बिट फ्लोटिंग पॉइंट
मॉड्यूल रूपांतरण विधि आर-सीढ़ी डीएसी, कोई लापता कोड के साथ एकरसता
अलगाव वोल्टेज 250V (निरंतर), प्रबलित इन्सुलेशन प्रकार, आउटपुट चैनल
बैकप्लेन
व्यक्तिगत आउटपुट चैनलों के बीच कोई अलगाव नहीं
250V (निरंतर), बेसिक (1) इंसुलेशन टाइप, आउटपुट चैनल टू
बैकप्लेन
व्यक्तिगत आउटपुट चैनलों के बीच कोई अलगाव नहीं
(1) श्रृंखला ए मॉड्यूल को UL508 शब्दावली के आधार पर प्रबलित इन्सुलेशन के लिए निर्दिष्ट किया गया था।श्रृंखला बी मॉड्यूल श्रृंखला ए मॉड्यूल के समान ढांकता हुआ ताकत वोल्टेज के लिए टाइप-परीक्षण किए जाते हैं लेकिन उपयोग करते हैं
आईईसी 61010-1, बुनियादी इन्सुलेशन पर आधारित अद्यतन शब्दावली।
मॉड्यूल कुंजीयन इलेक्ट्रॉनिक, सॉफ्टवेयर विन्यास योग्य
हटाने योग्य टर्मिनल ब्लॉक 1756-टीबीएनएच
1756-टीबीएसएच
उपयोगकर्ता-परिभाषित यांत्रिक आरटीबी कुंजीयन
खांचे की चौड़ाई 1
तार का आकार
1756-टीबीएनएच
एकल तार कनेक्शन: 0.33...2.1 मिमी 2 (22...14 AWG) ठोस या फंसा हुआ तांबे का तार, 105 °C (221 °F) या अधिक, 1.2 मिमी (3/64 इंच) पर रेट किया गया।
अधिकतम इन्सुलेशनकिसी भी टर्मिनल पर एक से अधिक कंडक्टर न लगाएं।
डबल वायर कनेक्शन: 0.33...1.3 मिमी 2 (22...16 AWG) ठोस या फंसे हुए तांबे के तार, 105 °C (221 °F) या अधिक, 1.2 मिमी (3/64 इंच) पर रेटेड।
अधिकतम इन्सुलेशनकिसी भी टर्मिनल पर दो से अधिक कंडक्टर न लगाएं
1756-टीबीएसएच
एकल तार कनेक्शन, 0.33...2.1 मिमी 2 (22...14 AWG) ठोस, या 105 °C (221 °F), या अधिक, 1.2 मिमी पर रेटेड फंसे हुए ढाल वाले तांबे के तार
(3/64 इंच) इन्सुलेशन अधिकतम।किसी भी टर्मिनल पर एक से अधिक कंडक्टर न लगाएं
टर्मिनल ब्लॉक टॉर्क स्पेक्स 1756-TBNH: 1.36 N•m (12 lb•in)
तारों की श्रेणी (2)
(2) कंडक्टर रूटिंग की योजना बनाने के लिए इस कंडक्टर श्रेणी की जानकारी का उपयोग करें।इंडस्ट्रियल ऑटोमेशन वायरिंग एंड ग्राउंडिंग गाइडलाइंस, प्रकाशन 1770-4.1 देखें।
1 - सिग्नल पोर्ट पर
संलग्नक प्रकार
तापमान कोड T4
